Question

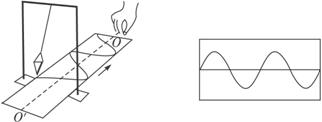

如圖所示為演示用的手搖發電機模型，勻強磁場磁感應強度B=0.5T，線圈匝數n=50匝，每匝線圈面積為0.48m²，轉速為150r/min，線圈在勻速轉動過程中，從圖示位置開始計時．交變感應電動勢瞬時值的表達式是



．

Answer 1

分析：先求出最大電動勢，再由瞬時值的表達式即可得出瞬時值的表達式．

解答：解：當線圈平面經過中性面時開始計時，則線圈在時間t內轉過的角度為ωt，
所以瞬時感應電動勢e=Emsinωt
其中Em=nBSω=50×0.5×0.48×5π≈188V；
故e=188sin（5πt）V；
故答案為：e=188sin（5πt）V．

點評：對于交變電流的表達式，關鍵在于求出最大值及線圈轉動的角速度．
