人類的生活和生產都離不開金屬材料。下列金屬制品中，主要利用金屬導熱性的是（▲）

“如圖所示,電源電壓不變,R0=12Ω。當在接線柱A和B之間接入一個“6Ⅴ 3W”的小燈泡,將滑動變阻器的滑片滑到最上端,閉合開關S時,小燈泡剛好正常發光;當在接線柱A和B之間接人一個電流表,將滑動變阻器的滑片滑到最下端,閉合開關S時,電流表的示數是0.5A。(不考慮燈絲電阻的變化)

求:(1)電源電壓是多少Ⅴ? (2分)

(2)小燈泡的電阻是多少Ω? (2分)

(3)滑動變阻器的最大阻值是多少Ω? (2分)

(4)當在接線柱A和B之間接入“6Ⅴ 3W”的小燈泡,閉合開關S后,小燈泡的最小功率是多少W? (2分)

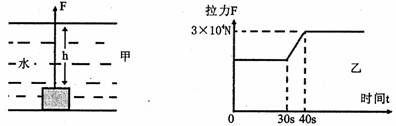

如圖甲所示,一個邊長為1m的正方體靜止在湖底,上表面離水面深度為h。現用一根粗細和重力不計的繩子,將該物體從水底豎直向上拉,直至完全拉出水面,在整個拉動過程中物體始終保持勻速運動,拉力的大小隨時間變化的關系如圖乙所示。

(g=10N/Kg,ρ水=×10³Kg/m³)求:

(1)物體在露出水面前受到水的浮力是多少N? (2分)

(2)物體在露出水面前受到繩子的拉力是多少N? (1分)

(3)物體的密度是多少Κg/m³(2分)

(4)物體在水底時,上表面受到水的壓強是多少Pa? (2分)

在“測定小燈泡的電功率”的實驗中,選用如圖甲所示的器材,其中電源電壓為6Ⅴ,小燈泡額定電壓為2.5Ⅴ(燈絲電阻約為12Ω)。′

(1)為能順利完成該實驗探究,下列兩種規格的滑動變阻器應選用 ▲ 。(1分)

A．“10Ω 0.5A”的滑動變阻器 B．“20Ω 0.5A”的滑動變阻器

(2)用筆畫線代替導線,將圖甲所示的實物電路連接完整。(1分)

(3)連接電路時,開關應 ▲ ,閉合開關前,應將圖甲中所示的滑動變阻器的滑片滑到 ▲ 端(選填: “A”或“B”)。(2分)

(4)閉合開關后,移動滑動變阻器的滑片,發現小燈泡始終不發光,電壓表有示數,電流表無示數,若電路只有一處故障,則故障原因是: ▲ 。(1分)

(5)排除故障后,閉合開關,移動滑片,發現電壓表的示數如圖乙所示,其讀數是 ▲ Ⅴ;為了測量小燈泡的額定功率,應將滑動變阻器的滑片向 ▲ 端移動(選填: “A”或“B”)。(2分)

(6)通過小燈泡的電流隨它兩端電壓變化的關系如圖丙所示。分析圖像可知:(3分)

①該小燈泡正常發光時的電阻是 ▲ Ω;額定功率為 ▲ W。

②小燈泡燈絲的電阻是變化的,主要是受 ▲ 變化的影響。

洋洋同學在探究“凸透鏡成像規律及應用”的活動中,選用了焦距未知的凸透鏡。

(1)將凸透鏡安裝在光具座上,用平行光作光源,移動光屏,在光屏上得到一個最小最亮的光斑,如圖甲所示,則該凸透鏡的焦距為 ▲ cm。(1分)。

(2)將蠟燭、凸透鏡、光屏依次安裝在光具座上,并調整蠟燭火焰、凸透鏡及光屏三者的中心,使其大致在 ▲ 上,為實驗探究做好準備。(1分)

(3)如圖乙所示,將點燃的蠟燭移到標尺10cm處,再移動光屏,直到在光屏上得到一個清晰的像為止。生活中 ▲ 就是利用這一成像原理來工作的。(1分) J

(4)在圖乙所示情況下,保持光屏和凸透鏡的位置不變,將蠟燭向左移動一段距離后,為了在光屏上再次得到清晰的像,應在凸透鏡左側附近安裝一個焦距適當的 ▲ 。(1分)

A．凸透鏡 B．凹透鏡

(5)若保持凸透鏡位置不變,將蠟燭移動到標尺35cm處,會在光屏上得到一個倒立 ▲ 的實像。(1分)

(6)如果用不透明紙板將凸透鏡上半部分遮住,結果 ▲ 。(1分)

A．沒有影響 B．不能成像 C．成一半的像 D．仍能成完整的像,但亮度變暗

毛毛在探究“滑動摩擦力的大小與哪些因素有關”的活動中，使用的實驗裝置如圖所示。

（1）在實驗過程中，應拉著木塊使其在水平方向做 ▲ 運動。（1分）

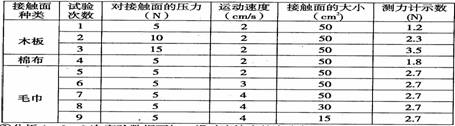

(2)在整個探究過程中共進行了9次實驗,實驗數據記錄如下:

①分析1、2、3次實驗數據可知,滑動摩擦力的大小與 ▲ 有關。(1分)

②分析 ▲ 三次實驗數據可知,滑動摩擦力的大小還與接觸面的粗糙程度有關。(1分)

③分別比較5、6、7主次實驗數據和7、8、9三次實驗數據還可以得出滑動摩擦力的大小與物體運動速度和接觸面的大小均 ▲ 。(選填“有關”或“無關”)(1分)

(3)本次實驗采用的探究方法主要是 ▲ 。(1分

請根據要求作圖,并保留作圖痕跡。

(1)曲桿可繞固定點o轉動,在一個最小的拉力F的作用下,在圖1所示位置保持靜止,請在圖中作出:①拉力F的力臂和拉力F的示意圖;②物體所受重力的示意圖。(3分)

(2)請根據圖2中小磁針靜止時的指向,在圖中標出:①通電螺線管的N、S極;②電源的“+`“﹣”極;③磁感線的方向。(3分)

兩個完全相同的容器分別盛滿甲、乙兩種不同的液體,將完全相同的兩個物體分別放入其中,當物體靜止時如圖所示。若溢出液體的質量分別為m_甲、m_乙;甲、乙兩種液體的密度分別為ρ_甲、ρ_乙;液體對容器底部的壓強分別為P_甲、P_乙;則m_甲 ▲ m_乙,ρ_甲 ▲ ρ_乙,P_甲 ▲ _P乙(均選填“＜”、“＝”、“＞”)。

邊長為0.5m的正方體,質量為60Kg,當它靜止在水平地面上時,對水平地面產生的壓強為 ▲ Pa;現用如圖所示的滑輪組來提升該物體,當拉力F為400N時物體剛好能以0.2m/s的速度勻速上升,則此時滑輪組的機械效率為 ▲ %,拉力F的功率為 ▲ W。(g=10N/Kg)

如圖甲所示電路中,電壓表V₁和V₂的示數之比為1:3,則定值電阻R₁: R₂＝ ▲ ,消耗的功率P₁:P₂= ▲ ;若將電阻R₁、R₂改接為如圖乙所示的電路,則電流表A₁、A₂的示數之比為▲ ,在相同時間內R₁、R₂消耗的電能之比為 ▲ 。
