關于定值電阻的導體，下列說法正確的是(     )

A．導體的電阻與導體兩端的電壓成正比      B．導體的電阻與通過導體的電流成反比

C．導體兩端電壓為零時，導體的電阻也為零  D．導體的電阻與電流、電壓大小無關

下列學習文具，通常情況下屬于導體的是（　　）

　 A．鉛筆芯         B．塑料三角尺      C．橡皮           D．透明塑料筆袋

有一種WSJ-60型號電熱壺，其銘牌標志如圖所示。先將一壺20℃的水在額定電壓下燒開需時5min，已知外界大氣壓為1標準大氣壓，水的比熱容C=4.2×10³J/（kg.℃）.求：

（1）一壺開水吸收的熱量

（2）電熱壺的效率

如圖所示的電路中，R₁的阻值為10Ω。當只閉合開關S₁時，電流表的示數為0.6A。當開關S₁、S₂都閉合時，電流表的示數為1A。求： (1)電源電壓；(2)電阻R₂的阻值；(3)通電20s后，電阻R₁的功率。

從2011年5月11日起，執行酒駕重罰新規定。交警使用的某型號酒精測試儀的工作原理相當于圖23所示。電源電壓恒為9 V，傳感器電阻R₂的電阻值隨酒精氣體濃度的增大而減小，當酒精氣體的濃度為0時，R₂的電阻為80 Ω。使用前要通過調零旋鈕(即滑動變阻器R₁的滑片)對測試儀進行調零，此時電壓表的示數為8 V。求：

(1)電壓表的示數為8V時，電流表的示數為多少?

(2)電壓表的示數為8V時，滑動變阻器R₁的電阻值為多少?

(3)調零后，R₁的電阻保持不變。某駕駛員對著測試儀吹氣10 s，若電流表的示數達到0.3A，表明駕駛員醉駕，此時電壓表的示數為多少?

在“測定小燈泡的功率”實驗中，小明同學設計的電路如圖7所示，他選用的小燈泡的額定電壓為3.8V，電阻約為12，電源為三節干電池.

（1）請用筆畫代替導線，按照圖7所示的電路圖，將圖8中的實物電路連接完整.（連接線不得交叉）

（2）正確連好電路后，閉合開關前應把滑動變阻器滑片的位置調到       端.

（3）如果連接電路后，閉合開關S，小明發現燈泡不發光，電壓表無示數，電流表有示數但未超出量程，產生的原因可能是：（     ）A.小燈泡發生了短路，B小燈泡發生了斷路，C滑動變阻器短路，D滑動變阻器的滑片松了、不接觸.

（4）排除故障后，調節滑動變阻器使小燈泡在額定電壓下正常發光時，電流表的指針位置如圖9所示，則小燈泡的額定功率為        W.

請在如圖所示家庭電路中，以筆畫線代替導線，將一個兩孔插座和一個帶按鈕開關的螺口燈泡接入電路.

在探究水的沸騰的實驗中，甲、乙兩組同學分別使用A、B兩套裝置(如圖 甲)來完成實驗。

(1)圖乙中，a、b所示的是觀察水沸騰實驗中出現的兩種情景，其中水沸騰

時的情景為 (填“a”或“b”)。

(2)甲組觀察水沸騰時溫度計的示數如圖丙所示。他們所測水的沸點是 。他們所選擇的裝置應是 (填“A”或“B”)。

(3)分析評估A、B兩套裝置。

在“用電流表測電流”的實驗中，某同學接成如圖19（A）所示的電路。當開關閉合后，兩燈都發光，兩個電流表的指針所指位置均為圖19（B）所示，則通過燈L₁的電流為      A，通過燈L₂的電流為      A。

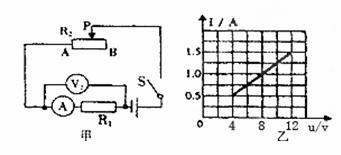

如圖甲所示的電路中，電源電壓保持不變，閉合開關S后，滑動變阻器的滑片P由B端移動到A端時，測得電阻R₁兩端的電壓與通過電阻R₁的電流的變化關系如圖乙所示。則電源的電壓為        V，變阻器的最大阻值是        Ω。
