圖23是玩具警車的簡化電路圖，小燈泡L標有“6V 0.2A”，電動機M標有“6V 6W”．閉合S₁，小燈泡正常發光，10s內通過燈泡的電流做功是_________J．同時閉合S₁和S₂，干路電流為_______A．

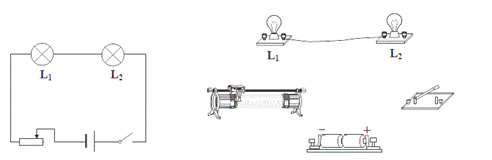

（1）燈泡 L₁、L₂ 規格相同，按圖 21 所示電路圖連接圖22 的電路，要求滑動變阻器接入電路中的電阻值最大。

（2）正確連接電路后，閉合開關，兩燈都不發光。將一根導線接在L₁兩端，此時L₂發光；把這根導線改接在L₂兩端，則L₁不發光，則電路中存在的故障是 。

圖21 圖22

一只玩具貓外形如圖19所示，貓體內有電池，貓手相當于一個開關，向下壓貓手，貓臉上的兩個小電燈會一齊發光。取下其中一個小電燈，發現另一個仍能發光，請把貓體內的對應電路圖畫在圖20的方框內。

干燥晴朗的冬天，用塑料梳子梳頭，頭發會隨著梳子飄起來，這是_______________現象；將這把帶電的梳子靠近帶正電的輕質小球，相互作用的情況如圖18，由此可以判斷梳子帶__________電（選填“正”或“負”）。

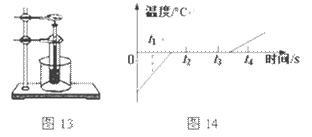

（1）圖13是冰的熔化實驗，這是通過_______________的途徑改變物體的內能。圖14是冰由固態變為液態過程中溫度隨時間變化的圖象，其中t₂時刻物體的內能_________（選填“等于”或“不等于”）零，t₂時刻物體的內能_______ t₃時刻的內能（選填“大于”、“等于”或“小于”）。

（2）如圖15，活塞迅速下壓過程，通過___________途徑使管內空氣的內能增加，溫度升高，達到硝化棉的燃點，使硝化棉燃燒。

（3）如圖16，試管內的水沸騰后，木塞向外彈出的過程中，試管內水蒸氣的內能轉化為活塞的______能。管口出現白霧說明水蒸氣的內能______（選填“增大”、“不變”或“減小”）。此過程中能量轉化的情況與汽油機的__________沖程相同。

（4）使用酒精燈加熱時，完全燃燒0.01kg酒精放出熱量為______________J．（酒精的熱值為3×10⁷J/kg）

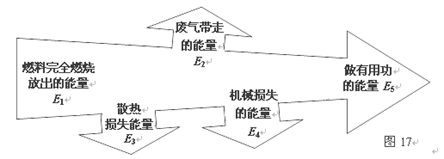

（5）圖17是汽油機工作時的能量流向圖，則其熱機效率表示為η = ____________×100%

（6）汽油機中，燃料在汽缸內燃燒，而且燃料與空氣混合充分，燃燒得比較完全，因此汽油機的效率比蒸汽機更______（選填“高”或“低”）。

小剛探究“重力勢能與什么因素有關”，把兩個質量不同的鉛球在同一高度從靜止開始釋放，鉛球在沙地中凹陷的程度如圖12，

（1）從圖12可知，_________________________________________。

（2）探究“重力勢能與高度的關系”，小剛的做法是_______________________。

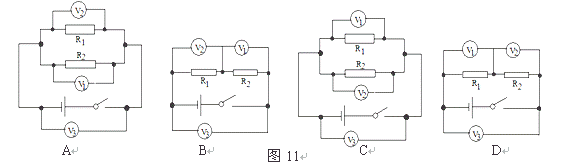

在探究電路的電壓規律實驗時用了圖11中的某個電路，已知R₁>R₂，電壓表V₁、V₂、V₃的讀數分別是4V，2V，6V，測量時的電路圖應是

使用自動控制的樓道燈可以節約用電，它由兩個開關控制，其中“光控開關”在天黑時閉合，天亮時斷開；“聲控開關”在有聲音時閉合，無聲音時斷開。當在夜晚且有人走動發出聲音時，電路才會接通，燈亮，下面四個電路圖中合理的是

圖9所示是探究“導體電阻大小與長度的關系”，選取兩條鎳鉻合金絲進行實驗

A．應控制兩條合金絲的橫截面積相同

B．電流表示數越大，接入電路中合金絲電阻越大

C．減少一節電池，接入電路中合金絲電阻隨之減半

D．只用圖示實驗器材還可以探究導體電阻與材料的關系

圖9

發光二極管俗稱LED，如圖8所示，把LED接入電路，閉合開關后LED正常發光，用手觸摸幾乎不發熱。以下說法正確的是

A．LED主要將電能轉化為內能

B．LED由超導材料制成

C．電源左端是正極

D．把電源正負極對調，LED也會發光
