某電烤箱的內部簡化電路如圖10所示，R₁和R₂均為電熱絲。電烤箱說明書中的銘牌如下表所示，根據表格中的參數可知

A．電路中R₁的阻值為44

B．電烤箱在低溫檔正常工作時，電路中的總電阻R為44

C．電烤箱在高溫檔正常工作5min所消耗的電能為3.3×10⁵J

D．電烤箱在低溫檔正常工作時，R₁消耗的電功率為264W

關于家庭電路，下列說法中正確的是

A．家庭電路中的插座與用電器是串聯的

B．有金屬外殼的用電器應適用三孔插座

C．家庭電路中總電流過大，一定是由于電路中用電器的實際功率過大引起的

D．電爐子工作時，電爐絲熱得發紅，而連接電爐子的導線并不太熱，是因為導線的電阻比電爐絲的電阻小

關于電磁現象，下列說法中正確的是

A．磁場是由疏密不同的磁感線組成的

B．奧斯特實驗說明了電流周圍存在磁場

C．通電線圈在磁場中受力轉動的過程中，機械能轉化為電能

D．磁場中某點的磁場方向可以由放在該點的小磁針靜止時的指向來判定

下列說法中正確的是

A．一桶水的比熱容和一杯水的比熱容一樣大

B．水壺里的水沸騰時，水蒸氣把壺蓋頂起，內能轉化為機械能

C．用鋸條鋸木板時，鋸條發熱，鋸條的內能增加

D．物體的溫度越高，所含的熱量越多

圖9所示電路中，電源兩端電壓U保持不變，電阻R_l阻值為30Ω。當開關S₁、S₂都斷開與都閉合時，電壓表示數之比為3∶8，電阻R₂消耗的功率之比為1∶4 ，電阻R₃消耗的最小功率為0.9W。下列判斷正確的是

A．開關S₁、S₂都閉合時，電路消耗的總功率P＝91.2W

B．開關S₁、S₂都閉合時，電流表的示數I＝1.6A

C．電源兩端電壓U＝12V

D．電阻R₃＝40Ω

如圖8所示，電源電壓不變，閉合開關S后，滑動變阻器滑片自a向b移動過程中

A．電壓表V₁示數變大，V₂示數變大，電流表A的示數變大

B．電壓表V₁示數變小，V₂示數變大，電流表A的示數變小

C．電壓表V₁示數不變，V₂示數變小，電流表A的示數 變大

D．電壓表V₁示數不變，V₂示數變大，電流表A的示數變小

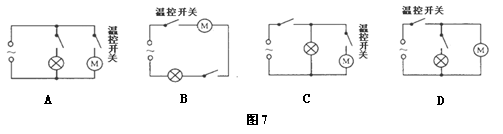

電冰箱的壓縮機（電動機）是由溫控開關控制的，當冰箱內溫度達到設定溫度時，壓縮機開始工作。冷藏室中的照明燈是由冰箱門控制的，打開冰箱門，燈就亮，關上冰箱門，燈就滅。如圖7所示的電路圖中，符合上述特點的是

關于物體內能的變化，下列說法正確的是

A．鋸條內能增加，它一定吸收了熱量

B．在冰塊熔化成水的過程中，冰塊的內能不變

C．搓手時兩手的溫度會升高，是通過熱傳遞的方式使手的內能增加

D．反復彎折鐵絲使其溫度升高，是通過做功的方式使鐵絲內能增加

圖6所示，是同學們在實驗課上連接的一些電路，閉合開關后，出現電源短路的是

如圖5所示，電表使用正確的電路是
