Question

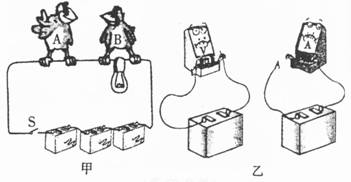

如圖所示，甲圖中鳥A提示鳥B：“快飛，你會觸電的！”鳥B說：“你怎么不怕？”乙圖中電壓表提示電流表：“你不能直接連在電源兩極上，會把你燒壞的！”請分析兩幅圖中的對話是否合理，并說明理由．

Answer 1

【答案】分析：根據串聯電路起分壓作用分析A B兩個小鳥兩個爪子兩端的電壓，再根據歐姆定律進行分析，即小鳥的電阻是一定的，而小鳥兩個爪子的電壓值越小越安全；
解答：解：這兩幅圖中的建議都合理．
理由：甲圖開關閉合后，因為鳥兩只爪子間的距離很短，且電阻很小，所以分得的電壓會很小，即鳥A無電流通過（或鳥A兩爪之間無電壓）；因為鳥B在燈泡兩端，燈泡的電阻遠遠大于導線的電阻，所以燈泡兩端的電壓為電源電壓，根據歐姆定律可知，鳥B有電流通過（或鳥B兩爪之間有電壓）會發生觸電．
乙圖中由于電流表的電阻很小（或電流表相當于導線），根據歐姆定律可得，電接通后發生短路（或電路中的電流很大）會燒壞電流表．
點評：會熟練應用歐姆定律，知道串聯電路的作用，會根據電流表的結構確定電流表在電路中的作用．
