Question

在做測量定值電阻Rx阻值的實驗中：

①小紅同學根據如圖甲所示的電路圖，將實驗器材連接成實驗電路（如圖乙所示）．同小組的小花同學在檢查電路時認為：從實驗?zāi)康膩砜矗�小紅在實驗電路的連接上有一根導線連接錯了．請你在接錯的那根導線上打“×”，并畫出正確的連接．________

②將電路改接正確之后，小紅同學閉合開關，調節滑片，當電流表的示數為0.2A時，電壓表的示數如圖丙所示，則電壓表的示數是________ V，被測電阻Rx的阻值是________Ω．

③小紅和小花兩位同學都為自己在全班首先獲得測量結果而高興，準備整理實驗器材，結束實驗．針對這種情況，你對她們提出的建議是________；你提出這個建議的目的是________．

④為了測量“3.8V”的小燈泡的額定功率，小紅同學斷開開關后，首先把定值電阻換接成“3.8V”的小燈泡，把兩節干電池?fù)Q成4.5V的學生電源，然后將電壓表的量程改接為________．

⑤小紅同學閉合開關之后，就發現燈L很亮，電流表的示數大，則出現這種現象的原因是________．

⑥接著小紅同學調節滑動變阻器的滑片，使小燈泡正常發光，此時電流表的示數如圖丁所示，則小燈泡的額定功率為________ W．

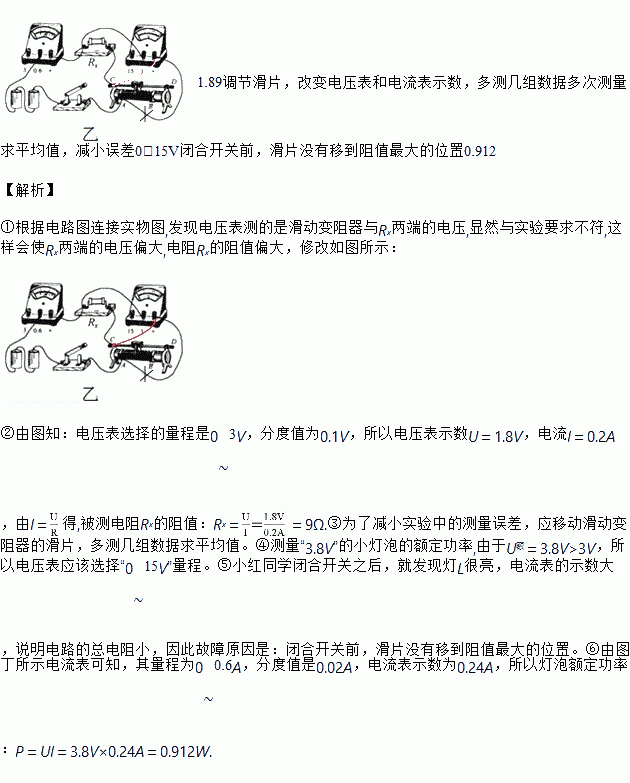

Answer 1
