Question

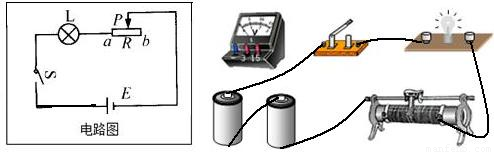

設計一臺燈亮度可調節的電路．將電路圖畫在框內．并從有圖中選擇合適的器材連接電路．

Answer 1

【答案】分析：由圖中所給的實驗器材可知，應采用滑動變阻器與燈泡串聯的方式，讓滑動變阻器改變燈泡中的電流，即可實現亮度可調的功能；
實物圖連接時，先將電池相連，再從正極出發依次將各電器相連即可．
解答：解：要想控制臺燈的亮度，只需將滑動變阻器與燈泡串聯即可，開關控制電路的通斷，故原理圖如下：
連實物圖時，先將電池組接好，然后從電源的正極將滑動變阻器、燈泡及開關串聯即可，電壓表不需要．如圖所示：

點評：本題考查串聯電路的設計及滑動變阻器的作用．
