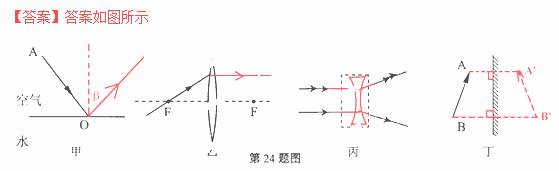

按照題目要求作圖：
(1)如圖甲所示，一束光AO從空氣中入射到水面上，請畫出反射光線，并用字母β表示反射角．
(2)在圖乙中，畫出光線經凸透鏡折射后的光路圖．
(3)一束光線經過某透鏡前后的情況如圖丙所示，請?jiān)趫D中虛線框內畫出這個透鏡．
(4)在圖丁中，應用平面鏡成像的特點畫出物體AB在平面鏡中成的像A'B'．
名校課堂系列答案
| 年級 | 高中課程 | 年級 | 初中課程 |
| 高一 | 高一免費課程推薦！ | 初一 | 初一免費課程推薦！ |
| 高二 | 高二免費課程推薦！ | 初二 | 初二免費課程推薦！ |
| 高三 | 高三免費課程推薦！ | 初三 | 初三免費課程推薦！ |
科目：初中物理 來源： 題型：
甲、乙兩車分別從P、Q兩點同時同向作勻速直線運動，它們的S－t圖像分別如圖、(b)所示，經過6s兩車相遇．甲、乙的速度分別為v甲、v乙，P、Q間的距離為S，則（ ）
A．v甲>v乙，S＝16m
B．v甲> v乙，S＝8m
C．v甲< v乙，S＝16m
D．v甲< v乙，S＝8m
查看答案和解析>>
科目：初中物理 來源： 題型：
人眼看不見的光一紅外線和紫外線在生活中也得到了廣泛應用：電視機的遙控器是利用 對電視機進行遙控的；驗鈔機是利用 工作的．
查看答案和解析>>
科目：初中物理 來源： 題型：
在乘汽車或火車時，坐在車窗邊，有時會發現明明自己乘坐的車沒有啟動，由于旁邊車子的運動，誤認為自己乘坐車子運動了．下面是關于車運動的問題，一條平直的鐵軌，旁邊正好有一條與之平行的平直公路．小紅同學乘坐在勻速行駛的列車上，列車速度60km/h，小明同學乘坐在一輛小汽車?yán)铮偃缧∑?chē)從靜止開始運動，而且一直做加速運動，直至達到限速80km/h，以后一直做勻速直線運動．在小汽車剛發出時，火車恰好經過與小汽車并排的起點，而且兩車向同一方向運動．
(1)坐在小汽車?yán)锏男∶鳎孕∑?chē)為參照物，對火車的運動的描述是： ；
(2)坐在火車?yán)锏男〖t，以火車為參照物，對小汽車的運動的描述是： ；
(3)小明觀察到火車與汽車在運動過程中的位置關系是： ；
(4)坐在勻速前進的火車?yán)锏男〖t同學非常注意觀察周?chē)氖挛铮龑?duì)鐵軌遠處房屋和樹木、鐵軌近處樹木進行觀察，看到遠近處房屋與樹木都在運動，并把觀察到它們的運動情況記錄下來：遠處的房屋和樹木 ，近處的樹木 ．
查看答案和解析>>
科目：初中物理 來源： 題型：
將小燈泡L1和L2（均不考慮燈絲電阻變化）串聯接到電壓為U的電源兩端，它們都正常發光，此時L1和L2的電功率分別為P1和P2（P1>P2）。若把L1和L2并聯接到另一電源兩端，要求L1和L2兩端的電壓均不超過各自的額定電壓，則并聯時電路中流過干路的最大電流為_(kāi)_____。
查看答案和解析>>
科目：初中物理 來源： 題型：
如圖9所示，電源電壓保持不變，R1︰R2=1︰4。只閉合S1時，電流表的示數為0.1A，R1消耗的功率為P1；只閉合S2時，R0消耗的功率為0.1W，R2消耗的功率為P2，且P1︰P2=1︰1。則R0先后兩次消耗的功率之比為_(kāi)________。
查看答案和解析>>
