Question

小明同學聽老師說，電壓表也有電阻，且它的電阻值很大．小明問老師能否用實驗方法測電壓表的內阻，老師贊揚了小明同學的想法，并為小明提供了如圖所示的器材：待測電壓表、開關、符合實驗要求的電阻箱和電源（電源電壓恒定且不超過電壓表量程）、導線若干．小明經過認真思考，應用這些器材，終于測出了電壓表的電阻．請你
（1）用筆畫線代替導線將實物圖連成測量電壓表電阻的實驗電路．
（2）敘述連好電路后測電壓表電阻的實驗過程．

Answer 1

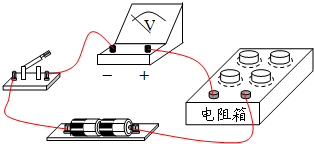

（1）因?yàn)榇��?lián)電路起分壓作用，因此讓電壓表和電阻箱串聯，當電壓表指針為電源電壓一半時，電壓表的電阻與電阻箱的阻值相等，直接讀出電阻箱阻值即為電壓表的內阻；電路圖如下：

（2）①將電阻箱的電阻調至零．
②閉合開關，記錄電壓表的示數．
③逐漸增大電阻箱的阻值，使電壓表的示數減小到原來的，此時電阻箱的阻值就等于電壓表的電阻．
分析：（1）根據串聯電路起分壓作用進行分析；
（2）先調節電阻箱的阻值使電壓表測量電源電壓，然后再次調節電阻箱接入電路的阻值，直到電壓表示數為電源電壓一半時即可，最后根據電阻箱阻值可求出電壓表的內阻．
點評：本題利用電壓表考查串聯電路的特點，有一定的難度．
