Question

（1）如圖，作出足球所受重力的示意圖；
（2）如圖，用開瓶器打開瓶蓋，請作出能打開瓶蓋的最小的力的示意圖（保留作圖痕跡）．

Answer 1

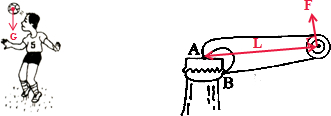

解：（1）重力的作用點對形狀規則的足球來說在球心．從力的作用點起沿力的方向，即豎直向下的方向，畫一條帶箭頭的線段．如圖所示：
（2）B為支點，所以力作用在杠桿的最右端，并且力臂是支點B到杠桿最右端的距離時，力臂最長，此時的力最小．確定出力臂然后做力臂的垂線即為力F．如圖所示：

分析：（1）①重力的示意圖的畫法，即從力的作用點起，沿力的方向畫一條帶箭頭的線段；
②重力的作用點在足球的中心，以及重力的方向是豎直向下的．
（2）根據杠桿的平衡條件，動力臂越長越省力．所以需要找出杠桿的最長力臂，然后根據力臂的概念確定力的方向．
點評：（1）本題的關鍵是知道重力的方向是豎直向下，并能夠用力的示意圖表示力的三要素．
（2）此題主要考查了杠桿中最小力的問題．解決此類題目的關鍵是確定出最長的力臂，并根據力臂的畫法做出最小的力．
