Question

某學校的同學們在探究“并聯電路中干路電流與支路電流有什么關系”。

（1）小麗同學進行探究實驗的電路如圖甲所示，請你用筆畫線表示導線，在圖乙中連接測量A點電流時的實物電路圖。

小明所在小組的同學選用了一個“2.5V 0.3A”和一個“3.8V 0.3A”的小燈泡，按電路圖連接后做了兩次實驗，得到的數據如表一所示。

(表一)

	A點的電流IA／A	B點的電流IB／A	C點的電流IC／A
第一次測量	0.48	0.26	0.22
第二次測量	0.40	0.22	0.18

分析表一數據，你能得出什么結論？答： 　　　　　　　　　　　　　　　

（3）小紅所在小組的同學選用了兩個“2.5V　 0.3A”的小燈泡，按電路圖（圖甲）連接后做了兩次實驗，第一次的電流表讀數如圖14所示，請將數據記錄在表二相應位置。

(表二)

	A點的電流 IA／A	B點的電流IB／A	C點的電流IC／A
第一次測量
第二次測量	0.52	0.26	0.26

在對數據進行分析和論證時，小紅認為該實驗應有如下結論：①并聯電路中各支路電流都相等；②干路電流與支路電流的關系為I_干路＝n I_支路。(n為支路條數)

你同意小紅的結論嗎？你如何評價小紅的觀點?答：　　　　　　　　　　　　　　 　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　

Answer 1

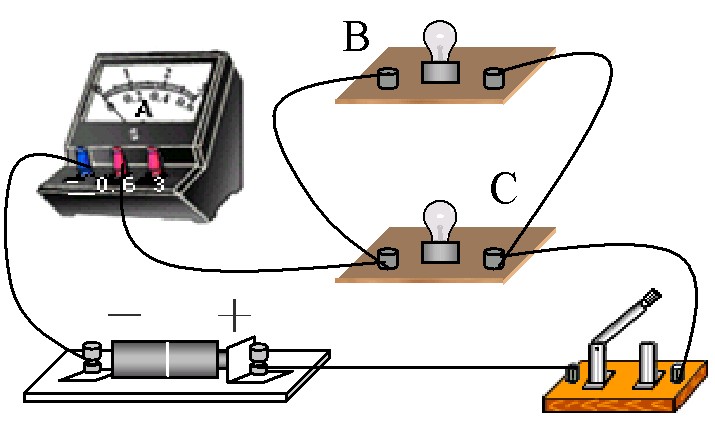

（1）電路如圖

（2）結論：I_C=I_A＋I_B或并聯電路中干路電流等于各支路電流之和

（3）

0.56

0.28

0.28

不同意。

小紅的觀點在特殊條件下(如并聯電路中各支路小燈泡完全相同時)是成立的，但是根據表一中的數據可知，B點電流不等于C點電流(或I_B≠I_C)，而且干路電流與支路電流的關系也不是I_干=nI_支(或I_干≠nI_支)，所以小紅的觀點不具備普遍性。
