Question

【題目】小明同學用“可樂瓶”做小孔成像實驗，實驗裝置如圖（甲圖）所示．

（1）請在甲圖中的半透明紙上根據光的傳播路徑畫出蠟燭AB的像A′B′．

（2）實驗時小明發現小孔所成像的大小會變化，于是他設計實驗探究小孔所成像的大小與哪些因素有關．他猜想所成像的大小可能與蠟燭到小孔的距離、物體的高度以及像到小孔的距離有關．他測出了同一支蠟燭且距小孔的位置固定后，改變像到小孔不同距離時的像的高度（見下表）．請根據表中的數據，哪一個數據是錯誤的？請在乙圖中的坐標中畫出h與S的關系圖象．

像到小孔的距離s/cm	2.0	3.6	6.0	8.0	10.0	12.4	14.0
像的高度h/cm	1.0	2.6	3.0	4.0	5.0	6.2	7.0

（3）根據測得的數據，可得到的結論是：

Answer 1

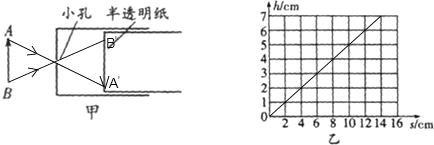

【答案】（1）（2）如圖所示：

物體的高度是像距的一半，而只有第二列數據不符合這個規律，所以，第二組數據錯誤；

（3）其它條件都不變時，像的高度是像距的一半．

【解析】

試題分析：（1）根據小孔成像的原理畫出物體的像；

（2）從表格中的數據可以看出，物體的高度是像距的一半，而只有第二列數據不符合這個規律，所以，第二組數據錯誤；

（3）得結論時要注意在一定的前提下，即結論是：其它條件都不變時，像的高度是像距的一半．

解：（1）（2）如圖所示：

物體的高度是像距的一半，而只有第二列數據不符合這個規律，所以，第二組數據錯誤；

（3）其它條件都不變時，像的高度是像距的一半．
