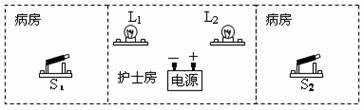

如圖所示，兩間獨立病房里各裝一個開關，方便病人呼叫醫護人員．在護士值班室有紅燈、綠燈各一個，病人按下開關S₁，L₁燈亮；另一病人按下S₂，L₂燈亮．請用筆畫線代替導線，連好電路．要求所畫線不能交叉和不能超出方框．

分析：根據題意可知，按下開關S₁，L₁燈亮，說明S₁、L₁串聯；按下S₂，L₂燈亮，說明S₂、L₂串聯；L₁、L₂可以獨自工作，所以它們是并聯的，并且各有一個開關控制．

解答：解：兩燈泡并聯，開關S₁控制燈泡L₁；開關S₂控制燈泡L₂；如下圖所示：

點評：電路圖的設計要結合串并聯電路的特點進行分析，且按要求放置開關；連接完電路圖后，要根據題意進行檢查．
