Question

在“用電壓表和電流表測電阻的實驗”中，

⑴實驗的原理是：                      。

⑵圖21是某次用電壓表和電流表測量小燈泡電阻的實物圖，請用筆畫線代替導線，按照實驗的要求完成電路的連接。（要求：滑動變阻器的滑片向右移時電流表示數變大）

⑶若用其它的方法測量電阻，老師提供了下列器材：電壓恒定的電源一個（電壓未知），定值電阻R0一個（阻值已知），待測電阻Rx一個，滑動變阻器一個，量程合適的電流表（或電壓表）一個，單刀開關兩個，導線若干。請在給出的器材中選用一些進行組合，完成實驗。

①在虛線框內畫出實驗電路圖。

②寫出實驗的主要步驟。



③寫出Rx的表達式。

示例：

實驗電路圖：（見右圖）

實驗步驟：①將電流表與R₀串聯，測出通過R₀的電流，記為I₁，

②將電流表換為與Rx串聯，測出通過Rx的電流，記為I₂。Rx的表達式：Rx＝ 。

主要步驟：

Rx＝                  。

Answer 1

⑴R＝（或歐姆定律）

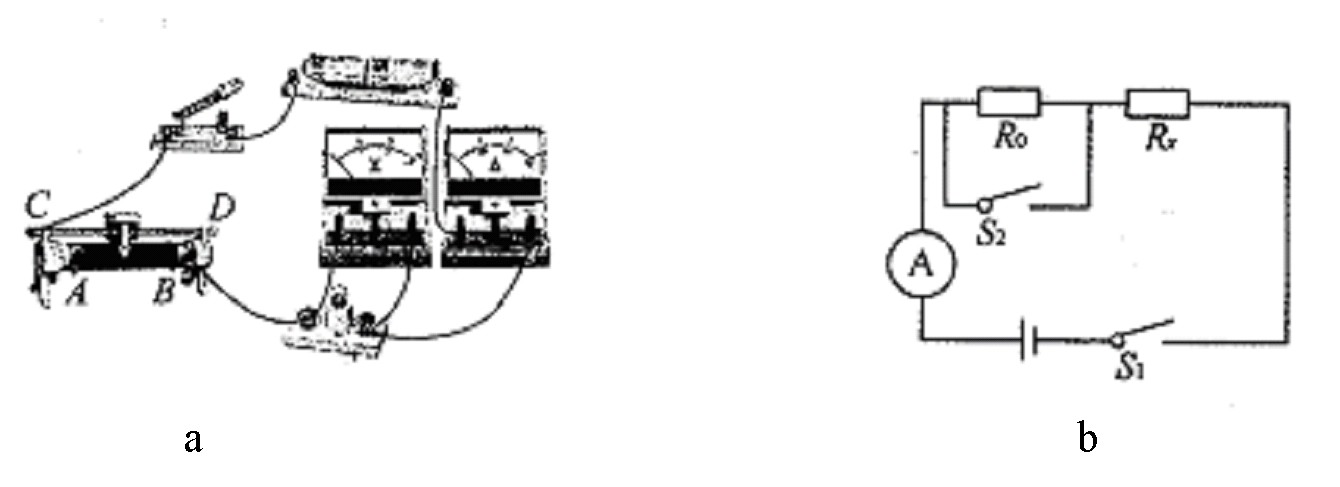

⑵見圖

⑶電路圖（見圖b）

實驗步驟：

①將開關S₁閉合，斷開開關S₂，測出通過R₀和Rx的電流I₁。

②將S₁、S₂都閉合，測出通過Rx的電流I₂。

Rx＝
