Question

【題目】按要求完成下列作圖

（1）在圖1中，物體A重10N，根據給出的標度，做出物體A受到重力的圖示．

（2）根據光的反射定律，在圖2中畫出入射光線AO經過平面鏡的反射光線OB．

（3）根據圖3中的入射光線和折射光線，在虛線框內畫出適當類型的透鏡．

（4）根據圖4中通電螺線管導線中的電流方向，標出螺線管的N、S極．

Answer 1

【答案】

【解析】

試題分析：（1）畫重力的圖示時，應先弄清力的三要素，再確立標度，最后按要求畫圖，把力的三要素都表示出來．

（2）根據反射定律作出反射光線的光路圖，即過入射點作法線，反射光線和入射光線分居法線兩側，反射角等于入射角．

（3）凹透鏡對光線有發散作用，除過光心的光線之外的所有射向凹透鏡的光線，經凹透鏡折射后都會比原來發散一些；射向虛焦點的光線，經凹透鏡后變?yōu)槠叫泄饩�．

（4）通電螺線管的極性和電流方向的關系，可以用安培定則判定．

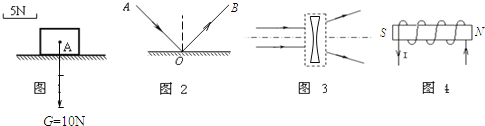

解：（1）標度為5N，已經給出，過物體重心，沿豎直向下的方向畫一條有向線段，使線段長度為標度的2倍，如圖所示：

（2）根據光的反射定律，首先通過入射點O做垂直于鏡面的法線，做反射光線使反射角等于入射角．如圖所示：

（3）兩條平行光線，經圖示透鏡折射后，變得發散，因此該透鏡對光線有發散作用，為凹透鏡．如圖所示：

（4）用右手握住螺線管，讓四指指向螺線管中的電流方向，則大拇指所指的那端就是螺線管的N極．由圖可知：螺線管中的電流方向是“前下后上”，則大拇指指向右端，所以右端是N極，左端是S極．如圖所示：
