在探究“通過導體的電流跟導體電阻的關系”實驗中

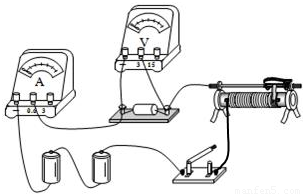

（1）如圖所示，用筆畫線代替導線，將實驗電路連接完整，使滑動變阻器接入電路的阻值最大、并畫出電路圖．
（2）閉合開關，向左移動變阻器滑片，電流表示數應______（選填“變大”、“不變”或“變小”），電壓表示數應______（選填“變大”、“不變”或“變小”）．
【答案】分析：（1）滑動變阻器正確地連接在電路中，必須“一上一下”，滑動變阻器接入電路阻值的大小與接線方法和滑片位置都有關系；
（2）滑動變阻器滑片移動引起電路總電阻的變化，電源電壓不變，電路電流發生變化，相應地定值電阻兩端電壓也發生變化．
解答：解：
（1）滑動變阻器正確地連接在電路中，必須“一上一下”，要使接入電路的電阻最大，接線柱需要選擇左上左下；
故答案為：

（2）向左移動滑片時，滑動變阻器接入電路電阻減小，電路總電阻減小，在電壓一定時，電路電流減小；定值電阻阻值不變，通過的電流減小，所以兩端電壓降低．
故答案為：變大；變小
點評：此題是電路連接基本題目，難度較小．滑動變阻器的連接注意兩點：連接方法要求“一上一下”；開關閉合前，滑片位于最大阻值處．
練習冊系列答案
相關習題

科目：初中物理 來源： 題型：

（2009?高淳縣二模）在探究“通過導體的電流跟導體電阻的關系”時，小明設計了如圖甲所示的電路，
（1）根據圖甲將電路圖的實物對應連接起來．

（2）連接完后，小明稍作思考之后，就將電路改進為如圖乙所示的電路．她這樣改進有何好處？
A
A
．（選填“A或B”）
A．方便改變電阻，操作簡便；
B．保護電路．
在實驗過程中，他保持電源電壓不變，通過調節電阻箱先后6次改變A、B間的電阻值，測得相應的電流值如右表所示．
（3）小明分析表中的數據，發現總結不出電流跟電阻成反比，你認為其原因是
沒有控制電阻兩端的電壓相等
沒有控制電阻兩端的電壓相等
．
實驗次數 I/A AB間電阻值R/Ω
1 0.80 5
2 0.60 10
3 0.48 15
4 0.40 20
5 0.34 25
6 0.30 30
（4）小明認真思考后發現了自己在實驗過程中的錯誤，并采取了正確的實驗操作．你認為小明每次改變電阻后應該采取的正確操作是：
調節滑動變阻器的滑片使電壓表示數不變
調節滑動變阻器的滑片使電壓表示數不變
．
（5）正確操作實驗后，小明將得到的實驗數據記錄在下表中，請分析下表中的數據，你能得出什么結論？
當電壓相等時，通過導體的電流跟導體的電阻成反比
當電壓相等時，通過導體的電流跟導體的電阻成反比
．
電流/A 1.20 0.60 0.40 0.30 0.24 0.20
電阻R/Ω 5 10 15 20 25 30

查看答案和解析>>

科目：初中物理 來源： 題型：

（2010?揚州模擬）小樺在探究“通過導體的電流跟導體電阻的關系”時，設計了如圖甲所示的電路，但稍作思考之后，就將電路改進為如圖乙所示的電路．她這樣改進有何好處？
便于改變導體的電阻
便于改變導體的電阻
．在實驗過程中，她保持電源電壓不變，通過調節電阻箱先后6次改變A、B間的電阻值，測得相應的電流值如表1所示．
 表1
實驗次數 I/A AB間電阻值R/Ω
1 0.80 5
2 0.60 10
3 0.48 15
4 0.40 20
5 0.34 25
6 0.30 30
（1）小樺分析表1中數據發現總結不出電流跟電阻的定量關系，你認為其原因是
沒有控制電阻兩端的電壓不變
沒有控制電阻兩端的電壓不變
．
（2）小樺認真思考后發現了自己在實驗過程中的錯誤，并采取了正確的實驗操作．你認為小樺每次改變電阻后應該采取的正確操作是：
調節滑片使電壓表讀數不變
調節滑片使電壓表讀數不變
．
（3）正確操作實驗后，小樺將得到的實驗數據記錄在表2中，請分析表2中的數據，你能得出什么探究結論？
電壓一定時，電流和電阻成反比
電壓一定時，電流和電阻成反比
．
表2
電流I/A 1.20 0.60 0.40 0.30 0.24 0.20
電阻R/Ω 5 10 15 20 25 30

查看答案和解析>>

科目：初中物理 來源： 題型：

在探究“通過導體的電流跟導體電阻的關系”時，小明設計了如圖甲所示的電路．
（1）連接完后，小明稍作思考之后，就將電路改進為如圖乙所示的電路．她這樣改進有何好處？
A
A
；（選填“A或B”）A．方便改變電阻，操作簡便    B．保護電路
在實驗過程中，他保持電源電壓不變，通過調節電阻箱先后6次改變A、B間的電阻值，測得相應的電流值如表1所示．
表1
實驗次數 I/A AB間電阻值R/Ω
1 0.80 5
2 0.60 10
3 0.48 15
4 0.40 20
5 0.34 25
6 0.30 30
（2）小明分析表1中數據發現總結不出電流跟電阻的定量關系，其原因是：
沒有控制電阻兩端電壓不變
沒有控制電阻兩端電壓不變
．
（3）小明認真思考后發現了自己在實驗過程中的錯誤，并采取了正確的實驗操作．你認為小明每次改變電阻后應該采取的正確操作是：
調節滑動變阻器滑片使電壓表示數不變
調節滑動變阻器滑片使電壓表示數不變
．
（4）正確操作實驗后，小明將得到的實驗數據記錄在表2中，請分析表2中的數據，你能得出什么探究結論？
在電壓不變時，電流與電阻成反比
在電壓不變時，電流與電阻成反比
．
 表2
電流I/A 1.20 0.60 0.40 0.30 0.24 0.20
電阻R/Ω 5 10 15 20 25 30

查看答案和解析>>

科目：初中物理 來源： 題型：閱讀理解

在探究“通過導體的電流跟導體電阻的關系”實驗中，小亮根據實驗?zāi)康脑O(shè)計出實驗電路圖，并按電路圖連接實驗器材如圖1所示．

（1）請你根據實物電路連接情況畫出小亮設計的實驗電路圖．
（2）當電阻箱的示數為10Ω時，閉合開關S后，電壓表的示數為12V，電流表無示數．無論小亮怎樣移動滑動變阻器的滑片P，電壓表和電流表的示數都無變化．經檢查，電壓表和電流表均完好．小華提醒小亮，電路中有故障．小亮排除了電路故障后，保持電阻箱的示數為10Ω，并將滑動變阻器的滑片P移至A端，閉合開關S后，電流表的示數為0.2A．則滑動變阻器的最大阻值為
50
50
Ω．
（3）在實驗中，當電阻箱接入電路的阻值改變后，移動滑動變阻器的滑片P，可使電阻箱兩端的電壓保持6V不變．當小亮將電阻箱的阻值由20Ω調為30Ω時，為保持電阻箱兩端電壓不變，應將滑動變阻器的滑片向
A
A
端移動．（選填“A”或“B”）
（4）當電阻箱接入電路的阻值為60Ω時，小亮發現無論怎樣移動滑動變阻器的滑片P，電壓表的示數始終無法達到6V．此時小亮應采取的措施是
B
B
．（選填序號）
A．更換一塊新的電壓表
B．調節電源的輸出電壓到16V
C．用“1A  100Ω”的滑動變阻器替換原來的滑動變阻器
（5）在實驗中，當電阻箱的阻值調節為某一值時，電流表的示數如圖2所示，請在表格中填寫此時電阻箱接入電路的電阻值和電路中的電流值．
U/V 6 6 6 6 6 6
R/Ω 10 12
15
15
 20 30 60
I/A 0.6 0.5
0.4
0.4
 0.3 0.2 0.1
（6）請根據表格中的數據歸納通過導體的電流跟導體電阻的關系：在
電壓一定
電壓一定
的條件下，I=
6V
R
6V
R
．

查看答案和解析>>

科目：初中物理 來源：2011-2012學年江蘇省泰州市九年級3月月考物理試卷（解析版） 題型：實驗題

小樺在探究“通過導體的電流跟導體電阻的關系”時，設計了如圖甲所示的電路，但稍作思考之后，就將電路改進為如圖乙所示的電路。她這樣改進有何好處？_________________________.在實驗過程中，她保持電源電壓不變，通過調節電阻箱先后6次改變A、B間的電阻值，測得相應的電流值如表所示。



實驗次數

I/A

AB間電阻值R/Ω

1

0.80

5

2

0.60

10

3

0.48

15

4

0.40

20

5

0.34

25

6

0.30

30

















（1）小樺分析表中數據發現總結不出電流跟電阻的定量關系，你認為其原因是_____________________________。

（2）小樺認真思考后發現了自己在實驗過程中的錯誤，并采取了正確的實驗操作。你認為小樺每次改變電阻后應該采取的正確操作是：                         。

（3）正確操作實驗后，小樺將得到的實驗數據記錄在表中，請分析表中的數據，你能得出什么探究結論？                                          。

電流I/A

1.20

0.60

0.40

0.30

0.24

0.20

電阻R/Ω

5

10

15

20

25

30



查看答案和解析>>
