Question

【題目】小明想測標有“2.5V”字樣小燈泡的電阻，已經正確設計電路圖（未畫出）

（1）請用筆畫線線代替導線，將圖中的實物電路連接完整。（導線不能交叉）

（____）

（2）閉合開關后，發現電流表、電壓表的指針均有偏轉。但燈泡不亮，原因可能是_____。

A.小燈泡斷路 B.小燈泡短路

C.滑動變阻器斷路 D.滑動變阻器接入電路的阻值過大

（3）調節滑動變阻器，不用改變電表的量程，測得實驗數據如表所示：

實驗次數	第1次	第2次	第3次	第4次
電壓（V）	1.0	1.5	2.0	2.5
電流（A）	0.14	1.00	0.25	0.30
電阻（）

在分析實驗數據時，發現一個數據有明顯的錯誤，這個數據是_____；若此錯誤是看錯電表量程導致的，則該數據的正確值應是_____；

（4）根據實驗數據可知，小燈泡正常發光時的電阻是_____。

Answer 1

【答案】 D 1.00A 0.20A 8.3

【解析】

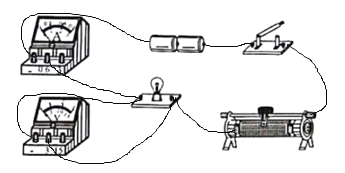

(1)[1]標有“2.5V”的小燈泡表示燈的額定電壓為2.5V，故電壓表選用小量程與燈并聯，由表中1、3、4次數據可知，通過電路的電流小于0.6A，電流表選擇小量程，電流表串聯在電路中，變阻器一上一下連接，如圖所示：

(2)[2]閉合開關后，電流表、電壓表均有示數，電路是通路，燈泡不亮可能是由于電路電阻太大，電路電流太小，燈泡實際功率太小造成的，可以移動滑動變阻器的滑片，觀察小燈泡是否發光，故選D；

(3)[3][4]因電流表選用小量程，電流表示數不可能為1.00A，故數據1.00A是錯誤的，錯誤的原因在于選用小量程卻按大量程讀數了，根據電流表大小量程之比為5：1，正確的電流大小為0.20A；

(4)[5]由表中數據可知，燈泡額定電壓是2.5V時，通過它的電流是0.3A，燈泡正常發光時的電阻

R=≈8.3Ω。
