Question

為了節能，正明中學為教室安裝了光控照明系統，有效地避免了“長明燈”的現象．光控系統用光敏電阻控制，光敏電阻的阻值隨著光的照度改變而發生變化的元件（光越強，照度越大，照度的單位為lx）．某光敏電阻R_p在不照度下的阻值如下表：

照度/lx	0.2	0.4	0.6	0.8	1.0	1.2
電阻/kΩ	75	40	28	23	20	18

⑴ 根據表中數據，請在圖（1）坐標系中描繪出光敏電阻阻值隨照度變化的圖線．其阻值隨照度變化的規律是 　　　　　　　　　　；

⑵ 如圖（2）所示，當1 2間電壓上升至4V時，控制電路自動啟動照明電路．請利用所給器材在圖（2）虛線框內設計一個電路，給1 2兩端提升電壓，并要求當開天色漸暗照度至降1.0（lx）時，照明電路啟動．（控制電路對你所設計的電路無影響）．

器材：電源（電壓為6V），開關S及導線若干，其它器材如下表．

器材	電路符號	規格及說明
光敏電阻		題 ⑴ 中的光敏電阻Rp
電阻箱		阻值可調、可讀出 調節范圍：0～99.9kΩ

　　　 在你所設計的電路中，電阻箱的阻值應調到 _________ kΩ；

⑶ 某同學在對所設計的電路進行調試時，發現照明電路過早啟動．請你理出一個可行的解決辦法：　　　　　　　　　　　　　　　　　　　　　　 ．

Answer 1

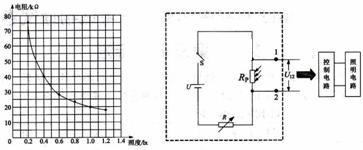

⑴ 如圖所示 阻值隨照度增大而減小（若描述時因果關系顛倒不得分）

⑵ 設計電路如圖  10

⑶ 增大電阻箱R的阻值（或減小電源電壓）
