【題目】（1）一束光照射到水面發生反射和折射，這束光經水面折射后的光束如圖甲所示．請在圖中畫出它的入射光線和反射光線的大致方向．

（2）如圖乙所示，課桌的重心為O點，若在課桌的C點用力F把桌腿B抬離地面，在抬起時另一桌腿A沒有滑動，請在圖中畫出最小力F的示意圖及其力臂L．

（3）小磁針的指向如圖丙所示，請畫出螺母管的極性和電流方向．

Answer 1

【答案】

【解析】

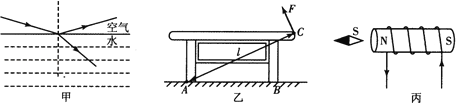

試題分析：（1）光由空氣斜射進入液體中時，折射光線向靠近法線方向偏折，根據折射角小于入射角畫出入射光線．

由光的反射定律的內容，首先過入射點畫出法線，法線與界面垂直（虛線），根據反射角等于入射角畫出反射光線；如下圖所示：

（2）連接AC，則AC就是最長的動力臂，根據杠桿平衡的條件，要使杠桿平衡動力方向向上，據此可畫出最小的動力；如下圖所示：

（3）小磁針的右端為S極，靠近螺線管的左端，根據磁極間作用規律可知，螺線管的左端為N極，右端為S極．

根據螺線管的極性和線圈的繞向，利用安培定則可以確定螺線管中電流是從右端流入，左端流出．如下圖所示：
