Question

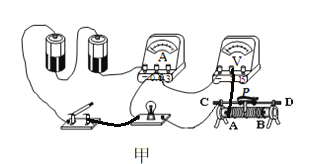

【題目】如圖甲所示是“測量小燈泡額定功率”的實驗電路圖，其中電源用的是2節新干電池，滑動變阻器的銘牌標有“50Ω1A”，選用的小燈泡額定電壓為2.5V、電阻約為10Ω。

（1）小敏連接了如圖甲所示的部分實物電路，請你用筆畫線代替導線，將電路連接完整，要求滑動變阻器向右滑燈泡變暗；___

（2）小勇在實驗中連接好電路，閉合開關，移動變阻器滑片，發現小燈泡始終不亮，電流表無示數，但電壓表有示數，其原因可能是______；小華在實驗中連接好電路，閉合開關，發現燈泡非常亮，且移動滑片時燈泡的亮度不變，其原因可能是______；

（3）排除故障，開始實驗，小敏看到電壓表示數為1.8V，要使燈泡L正常發光應向____（選填“A”或“B”）端移動滑片，同時眼睛應注意觀察______（選填“電流表”或“電壓表”）示數，直至燈泡正常發光，此時電流表的示數如圖乙所示，則該燈泡的額定功率為______W；

（4）在不改變圖甲電路和元件的前提下，______（選填“能”或“不能”）利用控制變量法來探究電流與電壓的關系，這是因為________。

Answer 1

【答案】圖略 小燈泡斷路 滑動變阻器選擇上面兩個接線柱 A 電壓表 0.5 不能 燈絲電阻隨溫度升高而增大

【解析】

(1)[1]由于要求滑動變阻器向右滑燈泡變暗，說明滑動變阻器向右滑時，接入電路的電阻增大，所以，應把A接線柱接入電路，小燈泡額定電壓為2.5V，所以，電壓表使用0--3V量程，故電路連接如下：

(2)[2]根據題意知道，閉合開關，移動變阻器滑片，發現小燈泡始終不亮，電流表無示數，但電壓表有示數，則原因可能是小燈泡斷路；

[3]閉合開關后，發現燈泡發光較亮，且移動滑片時，燈泡的亮度不變，說明滑動變阻器接入電路的阻值太小，即將上面兩個接線柱接入電路；

(3)[4][5]由于燈在額定電壓下正常發光，示數為1.8V小于燈的額定電壓2.5V，應增大燈的電壓，由串聯電路電壓的規律知道，應減小變阻器的電壓，即應減小變阻器連入電路中的電阻大小，故滑片向A移動，直到電壓表示數為額定電壓2.5V；

[6]由圖乙所示的電流表知道，電流表選用小量程，分度值為0.02A，電流為0.2A；故小燈泡的額定功率是：

P=UI=2.5V×0.2A=0.5W；

(4)[7][8]探究電流與電壓的關系要控制電阻不變，而燈的燈絲電阻隨溫度升高而增大，故不能在不改變圖甲電路和元件的前提下，探究電流與電壓的關系。
