14．完成下列所示光路圖．

Answer 1

分析 在作凸透鏡、凹透鏡的光路圖時，先確定所給的光線的特點再根據透鏡的光學特點來作圖．

解答 解：①平行于主光軸的光線經凸透鏡折射后將過焦點；

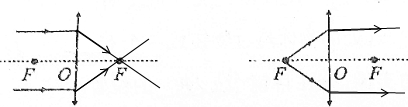

②通過焦點的光線經凸透鏡折射后將平行于主光軸；如圖所示：

③平行于主光軸的光線經凹透鏡折射后，其折射光線的反向延長線過焦點；

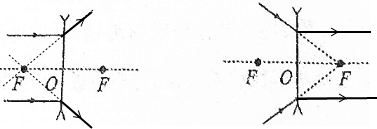

④延長線過另一側焦點的光線經凹透鏡折射后將平行于主光軸，如圖所示：

點評 凸透鏡的三條特殊光線：①通過焦點的光線經凸透鏡折射后將平行于主光軸．②平行于主光軸的光線經凸透鏡折射后將過焦點．③過光心的光線經凸透鏡折射后傳播方向不改變．
凹透鏡三條特殊光線的作圖：①延長線過另一側焦點的光線經凹透鏡折射后將平行于主光軸．②平行于主光軸的光線經凹透鏡折射后，其折射光線的反向延長線過焦點．③過光心的光線經凹透鏡折射后傳播方向不改變．
