Question

22、按照要求作圖．
（1）根據圖甲中的入射光線畫出相應的折射光線．
（2）畫出圖乙中茶杯所受重力的示意圖．
（3）如圖丙所示，請標出小磁針靜止時的N極與S極．

Answer 1

分析：（1）確定入射光線的特點，結合凸透鏡的光學特點作圖．
（2）要畫重力的示意圖先確定物體的重心，然后從重心開始沿重力方向畫一條帶箭頭的線段表示出重力G．
（3）根據右手定則判斷出通電螺線管的磁極，再根據磁感線的方向來判斷小磁針的磁極．

解答：解：（1）入射光線與主光軸平行，則經凸透鏡折射后折射光線過焦點．
（2）茶杯的重心可以認為是在它的中心上，從重心開始豎直向下畫一條帶箭頭的線段表示出重力G．
（3）根據右手定則，伸出右手四指彎曲指向電流的方向，則大拇指所指的方向即通電螺線管的左端為N極．根據磁感線的方向，小磁針的左端為S極，右端為N極．

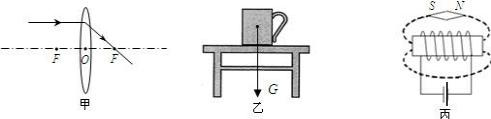

故答案為：

點評：本題考查了光學、力學、電磁學方面的作圖，要求學生規范作圖，注意折射光線不要忘記畫箭頭，重心要畫清晰．
