Question

按要求作圖：
（1）請?jiān)趫D中畫出足球被運動員踢出后受力的示意圖．
（2）在圖中，畫出入射光線經過透鏡后的折射光線．

Answer 1

【答案】分析：（1）足球被運動員踢出后只受重力，所以實際上是作重力的示意圖．（2）經過凸透鏡焦點的光線經凸透鏡折射后平行于主光軸．

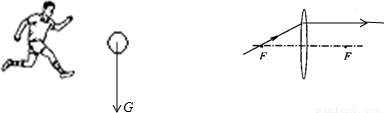

解答：解：（1）足球被運動員踢出后只受重力作用，作足球受力的示意圖，就是作足球重力的示意圖，示意圖如圖所示．
（2）經過凸透鏡焦點的光線經凸透鏡折射后平行于主光軸，入射光線經過透鏡后的折射光線如圖所示．

點評：本題考查：力的示意圖，光經凸透鏡的折射問題，是基礎題．
