Question

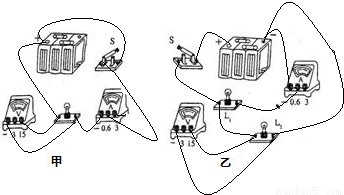

在圖甲和圖乙中，分別按其電路圖來連接電路．

Answer 1

【答案】分析：圖甲中電壓表測燈泡兩端的電壓，電流表與燈泡串聯；圖乙為L₁與L₂并聯，電流表與L₁串聯，電壓表測L₂兩端的電壓，即電壓表并聯在L₂兩端；則按先串后并的原則，將各用電器依次相連，注意連線時導線不能交叉．
解答：解：從電源的正極出發，將各電器依次相連，注意導線不能交叉，電表由電源正極流入，從負極流出，故答案如圖所示：

點評：實物圖的連接中要注意電表的量程、導線不能交叉及電流應由正極流入電表由負極流出電流表．
