【題目】小梅測量額定電壓為2.5V的小燈泡在不同電壓下工作時的電阻，所用電源電壓恒為4.5V，她設計的電路如圖甲所示。

（1）小梅記錄了小燈泡在不同電壓下工作時的電流，當小燈泡兩端電壓為_____V時，小燈泡正常發光，此時電流表示數如圖乙所示，讀出電流為_____A，此時小燈泡電阻為_____Ω（結果保留一位小數）。

（2）實驗中小梅發現，不管怎么樣移動滑動變阻器的滑片，都無法使小燈泡兩端電壓足夠小。于是她向老師請教，老師告訴她在原來的電路圖上增加一條導線即可，如圖丙中a所示。請你用筆在圖丁中將增加的導線a補畫上去。

（________）

（3）小梅發現用圖丙的電路可以使小燈泡兩端電壓的變化范圍為_____V到4.5V，為保證電路安全，閉合開關前要將滑動變阻器的滑片置于_____端（選填“左”或“右”）。

（4）小梅用丙的電路測出了不同電壓下小燈泡的工作電流，并作出小燈泡的U﹣I圖線如圖戊所示，由圖可知小燈泡的電阻是_____（選填“變化”或“不變化”）。小剛注意到電壓在0.5V﹣2.5V變化時，U﹣I圖線幾乎是一條直線，他認為在這個電壓范圍內小燈泡的電阻是不變的。你贊同誰的觀點？（請回答并說明理由）_____。

Answer 1

【答案】2.5 0.3 8.3 0 右 變化的 同意小燈泡的電阻是變化的觀點，因為通過小燈泡的電流隨電壓的增大而增大，根據P＝UI，燈的功率變大，燈的溫度升高，因燈的電阻隨溫度的升高而變大，故燈的電阻隨電壓的增大而變大

【解析】

小燈泡正常發光時，利用歐姆定律可以計算小燈泡的電阻；滑動變阻器的分壓式接法，可以使電流表和電壓表的讀數從0開始，但要注意接法的正確性，接線柱兩下一上；小燈泡的電阻是變化的，電阻隨溫度的升高而變大。

（1）小燈泡的額定電壓為2.5V，所以當小燈泡兩端電壓為2.5V時，小燈泡正常發光，由圖可知，此時電流表示數為0.3A，此時小燈泡的電阻為；

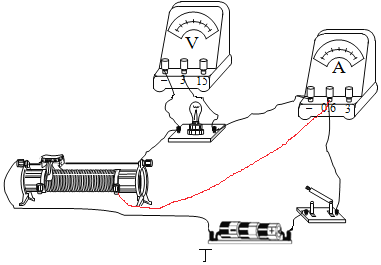

（2）實驗中小梅發現，不管怎么樣移動滑動變阻器的滑片，都無法使小燈泡兩端電壓足夠小，圖中滑動變阻器采用的是限流式接法，可以改成分壓式接法，使電流表和電壓表的讀數從0開始，如圖所示：

（3）圖丙的電路采用的是滑動變阻器的分壓式接法，可以使小燈泡兩端電壓的變化范圍為0V到4.5V，為保證電路安全，閉合開關前要將滑動變阻器的滑片置于右端，使電流表和電壓表的讀數從0開始，保護電流表和電壓表的安全使用。

（4）小燈泡的U﹣I圖線是曲線，可知小燈泡的電阻是變化的，電流是0.2A時，電阻是：；電流是0.25A時，電阻是：，而且電阻隨溫度的升高而變大。因此同意小燈泡的電阻是變化的觀點，因為通過小燈泡的電流隨電壓的增大而增大，根據P＝UI，燈的功率變大，燈的溫度升高，因燈的電阻隨溫度的升高而變大，故燈的電阻隨電壓的增大而變大。
