Question

（10·南允）圖7是某同學為“用電壓表和電流表測電阻”的實驗所連的電路

    (1)電路已經部分連接，請用筆畫線代替導線把缺少的兩根導線補畫出來。

    (2)正確連接電路后，閉合開關，調節滑動變阻器的滑片，當電流表示數為0.2A時，電壓表的示數如圖8所示，其示數為_________V，由此算出未知電阻的阻值R_x＝________Ω。



Answer 1

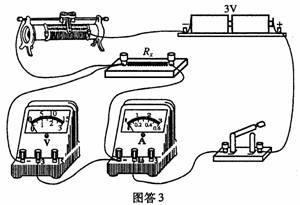

 (4分)(1)如圖答3所示(2分)  (2)2.6  13(每空1分)
