Question

（1）請畫出圖中籃球所受到的重力的示意圖（O為中心）
（2）如圖所示，用滑輪組提升重物，請在圖中畫出最省力的繞線方法．
（3）如圖所示，路燈的吊桿OAB是一根杠桿（自重不計），請畫出動力F₁的力臂l₁以及阻力F₂的示意圖．

Answer 1

【答案】分析：（1）要畫重力的示意圖首先要找力的作用點，即重心，從力的作用點起沿重力的方向畫一條帶箭頭的線段，在線段的末尾標上力的符號．
（2）要使滑輪組省力，就是使最多的繩子段數來承擔動滑輪的拉力，根據此特點可解此題．
（3）力臂是從支點到力的作用線的垂直距離，從支點向動力作用線和阻力作用線引垂線段，線段的長度即為動力臂和阻力臂．
解答：解：

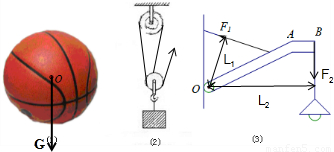

（1）球的重心在球的中心，如圖O點，重力的方向是豎直向下的，從O點起沿豎直向下的方向，畫一條帶箭頭的線段．如下面左圖所示：
（2）該滑輪組最多可由3段繩子承擔動滑輪的重，因此將繩子固定在動滑輪的掛鉤上，依次通過定滑輪和動滑輪，如下面中圖所示：
（3）如圖，從支點向F₁做垂線，垂線段的長度為動力臂L₁；從支點向阻力F₂的作用線做垂線，垂線段的長度為阻力臂L₂，如下面右圖所示：

點評：本題為力學綜合作圖題，其中第二問滑輪組的組裝有兩種方法，從定滑輪繞起或從動滑輪繞起．從動滑輪開始繞，承擔物重的繩子段數最多、最省力；第三問要用雙箭頭畫出相應的力臂，并且要求作圖規范：力的作用線用虛線、保留垂直符號．
