Question

如圖所示，一束光射向凸透鏡經折射后，折射光線射到一個平面鏡上．請在圖中畫出射向凸透鏡這束入射光和經平面鏡反射的光路，并標出反射角的度數．

Answer 1

【答案】分析：作出入射光線要根據：平行于主光軸的光線經凸透鏡折射后折射光線通過焦點來作；
作出反射光線要根據反射定律：反射光線、入射光線、法線在同一個平面內，反射光線與入射光線分居法線兩側，反射角等于入射角來作；并根據反射光線與法線之間的夾角為反射角標出反射角，根據圖示求出反射角．
解答：解：經凸透鏡的折射光線過焦點，入射光線平行于主光軸畫；

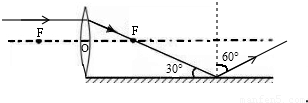

過平面鏡的入射點垂直鏡面作出法線，求出入射角為60°，則反射角為60°，在法線右側作出反射光線，標出反射角如圖：

點評：凸透鏡有三條特殊光線：過光心的光線其傳播方向不變；過焦點的光線經凸透鏡折射后折射光線平行于主光軸；平行于主光軸的光線經凸透鏡折射后折射光線通過焦點；
熟記反射定律的內容：射光線、入射光線、法線在同一個平面內，反射光線與入射光線分居法線兩側，反射角等于入射角并會作圖．
