Question

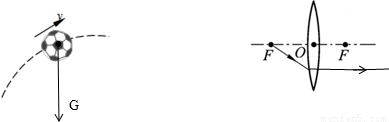

作圖：（1）畫出圖中足球所受重力的示意圖．（2）畫出圖中經凸透鏡折射后的光線．

Answer 1

【答案】分析：①要畫重力的示意圖首先要找力的作用點，即重心，從力的作用點起沿重力的方向畫一條帶箭頭的線段．
②先確定所給的入射光線的特點，然后根據凸透鏡的光學特點作圖．
解答：解：（1）重力的作用點對形狀規則的足球來說在其中心．從力的作用點起沿力的方向，即豎直向下的方向，畫一條帶箭頭的線段．
（2）凸透鏡過焦點的光線經凸透鏡折射后折射光線平行于主光軸．
故答案為：

點評：凸透鏡有三條特殊光線：過光心的光線其傳播方向不變；過焦點的光線經凸透鏡折射后折射光線平行于主光軸；平行于主光軸的光線經凸透鏡折射后折射光線通過焦點．
