Question

用筆畫線在圖中虛線框內把兩個電阻和一個開關連成電路，要求開關閉合后，電流表的讀數都增大（兩種方法）．

Answer 1

【答案】分析：從圖中可以看出，電流表與電源相連，因此可以通過控制開關，使電路的電阻減小來增大電流，即從電路的連接的兩種基本方式考慮，即串聯和并聯兩種情況；一是讓兩個電阻串聯，使開關將其中一個電阻短路，即可增大電路中的電流；二是讓兩個電阻并聯，讓開關控制其中一個電阻．
解答：解：（1）將兩個電阻依次連接，并且開關與任何一個電阻并聯；當開關閉合后，電路的電阻減小，電流增大；
（2）將兩個電阻并列連接，開關控制其中一條支路；由于并聯電路中各支路互不影響，因此閉合開關后，增加了支路，故干路電流增大．

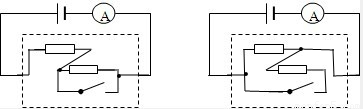

如下圖所示：

點評：本題考查動態電路分析和串并聯電路電流、電壓的特點，注意電流表與電源相連，要使電路電流增大，必須減小電路電阻這一原則進行分析．
