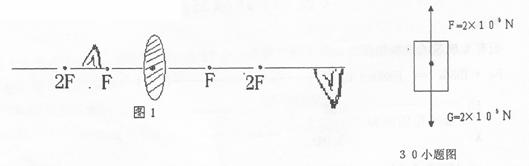

(1)如圖l請把蠟燭火焰經過透鏡折射后成的火焰像在適當位置畫出。
(2)如圖2，一臺重2×l 05N的救災挖土機正被重型直升機飛機吊起勻速上升，用力的示意圖畫出挖土機所受到的力(用矩形框代表挖土機)
科目：初中物理 來源： 題型：
（2012?泗洪縣模擬）小明用蠟燭、凸透鏡和光屏做“探究凸透鏡成像規律”的實驗．| 物體到凸透鏡距離u/cm | 60 | 30 | 20 | 15 | 12 |
| 像的高度h/cm | 0.4 | l | 2 | 4 | 10 |
查看答案和解析>>
科目：初中物理 來源： 題型：
在探究“凸透鏡成像規律”時，| u/cm | 60 | 50 | 40 | 30 | 20 | 15 | 13.3 | 12.5 | 12 |
| v/cm | 12 | 12.5 | 13.3 | 15 | 20 | 30 | 40 | 50 | 60 |
查看答案和解析>>
科目：初中物理 來源： 題型：
小明用蠟燭、凸透鏡和光屏做“探究凸透鏡成像規律”的實驗.
(1) 如圖21所示，要使像能夠成在光屏的中央，應將光屏向 調整(選填“上”或“下”)；
(2)實驗中所用凸透鏡的焦距是10cm，當燭焰距凸透鏡15cm時，移動光屏至某一位置，在光屏上得到一個倒立、清晰的像，該像是 的（選填“放大”、 “等大”或“縮小”）；
(3)接著使燭焰向左移動5cm，此時應該將光屏向 移到某一位置(選填“左”或“右”)，才能在光屏上成清晰的像，這次所成的像比上一次要 （選填“大”或“小”）；
（4）在上一步實驗獲得清晰的像后，小明取了一副近視眼鏡放在凸透鏡前(如圖22所示)，觀察到光屏上的像變模糊了，此時要使光屏上成清晰的像，應該將光屏向 移(選填“左”或“右”).
（5）小華進行實驗探究時，把蠟燭從離透鏡較遠的地方逐漸向透鏡移動，調整光屏位置，在光屏上測出了不同位置時像的高度．并將數據填在表格中．（凸透鏡焦距f=l0 cm）
| 物體到凸透鏡距離u／cm | 60 | 30 | 20 | 15 | 12 |
| 像的高度h／cm | 0.4 | l | 2 | 4 | 10 |
小華同學通過實驗數據得出的結論是：物體到凸透鏡距離越近。像就越大．請你對她的實驗過程及實驗結論作出點評．（2分）
查看答案和解析>>
