在“測量小電燈功率”的實驗中，小電燈的測定電壓為2.5V，正常發光時的電阻約為10Ω

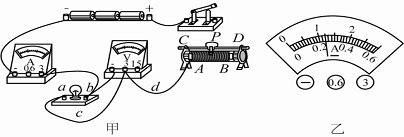

（1）請你用筆畫線代替導線，將圖甲中實物電路連接完整．
（2）連接好電源，閉合開關，小電燈發光，但電壓表示數為0，經檢查，圖中a，b，c，d四根導線有一根斷了，則該導線是_______（填寫字母）．
（3）排除故障后，閉合開關，測量小電燈額定功率，移動變阻滑的滑片P，眼睛應先注視_______表的示數，然后讀出另一電表示數，當小電燈正常發光時，電流表的示數如圖乙所示，則小電燈的額定功率為_______W。
（4）在小電燈正常發光時，再將滑片P向B端移動到另一位置，則小電燈的實際功率_______（選填“大于”、“小于”或“等于”）額定功率．

Answer 1

 （1）如圖

(2) b（3）電壓表 0.6 （4）小于
