Question

（1）用“伏安法”測電阻的實驗中，實驗原理是________。實驗中用________改變待測電阻兩端的電壓，連接電路時，開關應________，滑動變阻器的滑片應放在________。

（2）如圖甲所示是某同學設計的電路圖，其中有三處明顯錯誤，它們是：

①________________________________________________________________________；

②________________________________________________________________________；

③________________________________________________________________________。

（3）若某次實驗中電流表和電壓表的示數如圖乙所示，則電壓U＝________，電流I＝________，電阻R＝________。

Answer 1

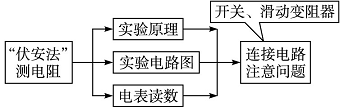

解析：

答案：（1）歐姆定律　滑動變阻器　斷開　阻值最大端　（2）①電流表與待測電阻并聯了　②電壓表與待測電阻串聯了　③電壓表正、負接線柱接反了　（3）2.5 V　0.5 A　5 Ω

辨誤區  “伏安法”測電阻故障

當被測電阻開路時，電壓表串聯在電路中，整個電路的電阻很大，電流很小，幾乎為零，電壓表測出的是電源電壓。
