Question

按要求連接下列實物圖，
（1）連接基本電路：
（2）兩盞電燈串聯：
（3）兩盞電燈并聯
（4）兩盞電燈并聯，開關只控制L₁
（5）兩盞電燈并聯，開關控制L₁、L₂

Answer 1

【答案】分析：根據要求和電流流向法連接實物圖，串聯電路從電源的正極開始，依次連接電路元件，最后回到電源的負極；并聯電路按照先串后并的方法進行連接．

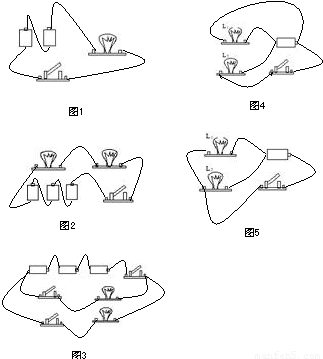

解答：解：（1）先用導線把干電池串聯，電流從正極出發，用導線依次串聯燈泡、開關，回到電源的負極；如圖1所示．
（2）先用導線把干電池串聯，電流從正極出發，用導線依次串聯開關、兩個燈泡，回到電源的負極；如圖2所示．
（3）先用導線把干電池串聯，電流從正極出發，用導線依次串聯開關、上邊燈泡、開關，回到電源的負極；再把下邊燈泡和下邊開關串聯以后，干路開關和電源的負極兩端，如圖3所示．
（4）電流從正極出發，先用導線依次串聯開關、下邊燈泡，回到電源的負極；再用導線把上邊燈泡接到電源兩端如圖4所示．
（5）電流從正極出發，先用導線依次串聯開關、下邊燈泡，回到電源的負極；再把分別把上邊燈泡的兩端分別接到電源的負極和下邊燈泡的左側，如圖5所示．
點評：本題考查了電路圖的設計和串并聯電路的連接，串聯電路按電流流向法依次連接，并聯電路按先串后并的原則進行連接．
