Question

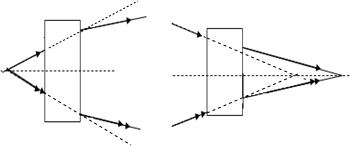

如圖所示，根據題目中給出的光線在圖中畫出響應的透鏡．

Answer 1

分析：根據光線經透鏡折射后折射光線變得會聚還是發散了，由此確定透鏡的類型，若折射光線比原來的入射光線會聚，則為凸透鏡，若折射光線比原來的入射光線發散，則為凹透鏡．

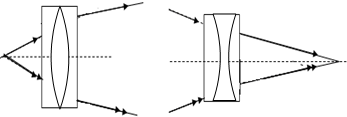

解答：解：將入射光線分別延長，可知第一個圖的折射光線比原來的入射光線會聚，則為凸透鏡；
第二個圖折射光線比原來的入射光線推遲會聚，即可認為是發散，則為凹透鏡．

點評：比較光線經過透鏡折射后是發散了還是會聚了，不要透鏡前面的入射光線和透鏡后面的出射光線進行比較，要放與不放透鏡比較，放上透鏡的出射光線已經畫出，不放透鏡光沿直線傳播，也能確定，兩者比較確定透鏡對光線是作用：發散還是會聚．
