Question

在電學實驗中，物理實驗小組的同學們按照甲圖所示電路圖連接好電路，想同時完成電學的多個實驗。已知電源電壓為6V，小燈泡的額定電壓為2.5V，還有導線和電流表剩余。電路如圖所示：

（1）請在甲圖中的圓圈內填出電流表與電壓表所在位置；

（2）連接電路時，開關應處于       狀態，滑動變阻器應位于      端；（選填“A”或“B”）

（3）閉合開關，發現電流表無示數，燈泡不亮，請你自選上述剩余器材，檢查故障所在的具體方法：              ，應觀察的現象：              ；

（4）排除故障后，閉合開關，滑動變阻器的阻值減小時，電流表示數將         ，電壓表示數將       （選填“變大”、“變小”或“不變”）；

（5）當小燈泡正常發光時，電流表示數如圖乙所示，則此時小燈泡的電阻為        Ω，小燈泡的電功率是          W；

（6）在不改變電路元件的前提下，能否利用控制變量法來探究電流與電壓的關系？為什么？              ；              。

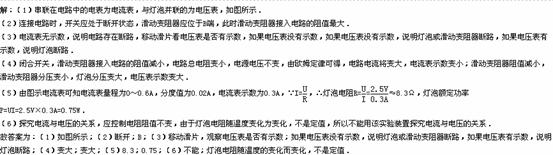

Answer 1
