Question

（1）面對日本對我國領土“釣魚島”的不斷挑釁，2013年4月23日6時許，我國8艘海監船抵達釣魚島及其附屬島嶼海域，開展維權巡航執法，維護我國海洋權益。請在下左圖中畫出海監船所受重力和浮力的示意圖。(重心為O)

（2）一條光線斜射到水面發生反射和折射，這條光線經水面折射后的光線如下右圖所示。請在圖中畫出它的入射光線和反射光線的大致方向。

Answer 1

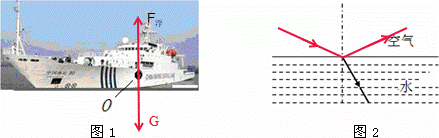

（1）過重心作豎直向下的重力和豎直向上的浮力，分別用符號G和F表示，注意線段長度相等．如圖所示：
（2）光由空氣斜射進入水中時，首先過入射點畫出法線，法線與界面垂直（虛線），折射光線向靠近法線方向偏折，根據折射角小于入射角畫出入射光線；由光的反射定律的內容，根據反射角等于入射角畫出反射光線；如圖所示：
