Question

【題目】若想探究小燈泡發光時通過小燈泡的電流和加在小燈泡兩端的電壓之間的關系，已知電源兩端的電壓為3V，請在圖1中畫出電路圖，并用鉛筆畫線代表導線，將如圖2所示的電路連接完整，使滑動變阻器的滑動頭向B端滑動時，小燈泡變亮．

Answer 1

【答案】

【解析】

試題分析：本實驗中要改變燈泡的電流、電壓，燈泡、滑動變阻器、電流表應串聯在電路中，電壓表應并聯在燈泡兩端測其電壓．根據滑動頭向B端滑動時，小燈泡變亮確定其接線柱．

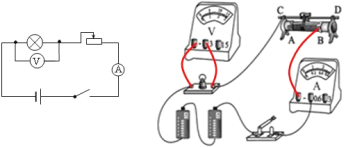

解：探究小燈泡發光時通過小燈泡的電流和電壓之間的關系，應使燈泡、滑動變阻器、電流表應串聯，電壓表與燈泡并聯，由圖電源電壓3V，所以電壓表應使用0﹣3V量程，滑片向B端滑，燈變亮，所以應將B接入電路中．由此畫出電路，并連接實物如圖所示：
