Question

（08菏澤）(8分)小華同學用電池組(電壓為3ⅴ)、

　電壓表、電流表和滑動變阻器等實驗器材，

　測量標有“2.5V ”字樣小燈泡的電功率。

⑴如圖11所示是小華連接的實物連接圖，其中

有一處連接錯誤，請在錯誤連線上打“×”，并用

筆畫線代替導線畫上正確的連線。

⑵電路錯誤改正后，小華閉合開關S，發現無論

怎樣調節滑動變阻器燈泡都不亮，且電壓表有示數、電流表示數始終為零。造成這種故障的原因是_______________________________________。

(3)除故障后，小華通過實驗得到的實驗數據如下表。請你幫助小華計算、分析實驗數據。

①小燈泡L的額定功率為        W。

　　②小燈泡消耗的功率與其發光亮度之間的關系是

　　③小華通過表中的數據，求出了燈泡在不同發光狀態下的電阻值，發現這幾個電阻值相差較大。其主要原因是

Answer 1

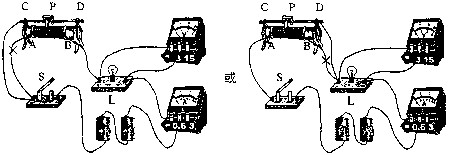

(8分)⑴如下圖所示(2分)。

⑵燈泡處開路(2分)。

⑶①O.5(1分)。②小燈泡消耗的功率

越大，小燈泡越亮(1分)。③燈絲的溫度

對燈絲電阻的大小有影響(2分)。
