【題目】（1）圖中體溫計的示數(shù)是________℃．

（2）如下圖，請作出凸透鏡的入射光線和從空氣進入水中的折射光線。

（3）

如上圖是使用釣魚竿的示意圖，O為支點，F(xiàn)1是手對竿的作用力，F(xiàn)2是魚線對竿的作用力，請在圖中畫出F2的力臂．

Answer 1

【答案】（1）36．8℃

【解析】

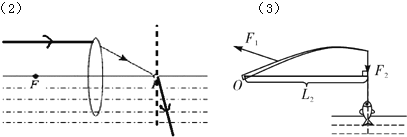

試題分析：由圖知：（1）體溫計上1℃之間有10個小格，所以一個小格代表的溫度是0．1℃，即此體溫計的分度值為0．1℃；此時的溫度為36．8℃．（2）平行于主光軸的入射光線經(jīng)過凸透鏡折射后，折射光線過焦點，由此可以確定該條折射光線對應的入射光線；過入射點垂直界面作出法線，根據(jù)折射角小于入射角，在水中法線的另一側作出折射光線，如圖所示：（3）過支點O向阻力F2畫垂線，就得到阻力臂L2，如圖所示：
