Question

如圖甲所示是“測量小燈泡電功率”的實驗裝置，電源電壓為4V且保持不變，小燈泡額定電壓為2.5V，電阻約為9Ω，滑動變阻器標有“20Ω 1A”字樣．

（1）請用筆劃線代替導線把圖甲中的實物電路連接完整；

（2）閉合開關前，滑動變阻器滑片用調至 （選填“A”或“B”）端；

（3）正確連接電路后，閉合開關，發現小燈泡不亮，電流表、電壓表指針均有偏轉，則小燈泡不發光的原因是 ；

（4）實驗中，電壓表示數如圖乙所示，要使小燈泡正常發光，應將滑片向 （選填“左”或“右”）移；

（5）一實驗小組的數據如表示數：

實驗序號	1	2	3	4	5
U/V	0.3	1.5	2.0	2.5	2.9
I/A	0.06	0.20	0.24	0.28	0.30

老師在檢查時指出第 次實驗的數據無法從實驗中測得，理由是 ．該小燈泡的額定功率是 W；

（6）另一實驗小組在原有器材基礎上，不使用電流表，增加一個阻值已知、大小合適的定值電阻R0和若干開關、導線也能測出小燈泡的額定功率，請你在圖丙的方框內畫出該小組的實驗電路圖（要求：電路只連接一次并考慮燈絲電阻受溫度變化的影響）

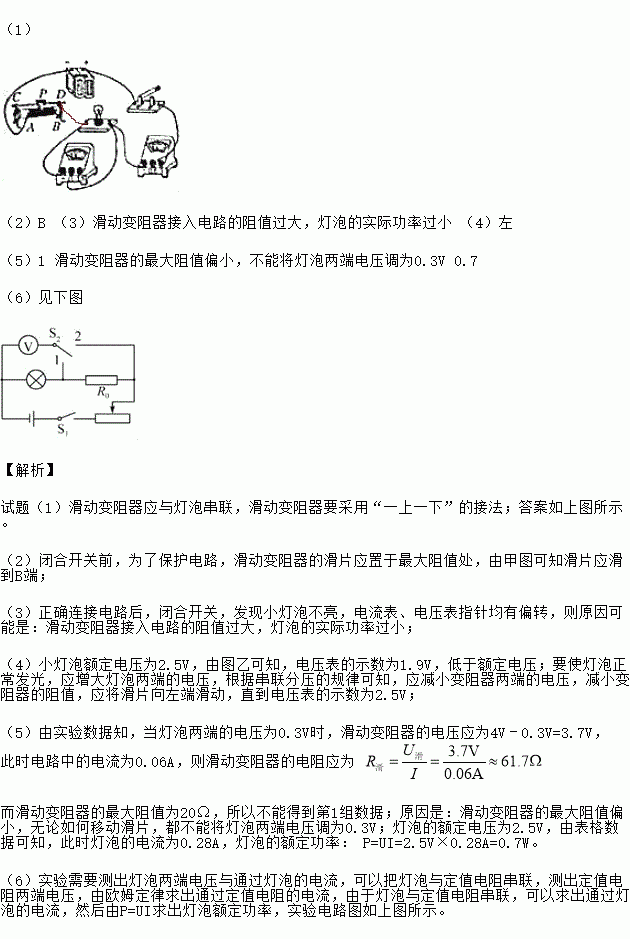

Answer 1
