Question

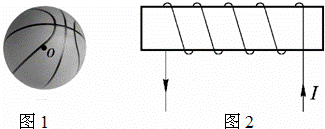

請畫出圖1籃球所受的重力的示意圖；請標出如圖2所示通電螺線管的磁極．

Answer 1

【答案】分析：（1）重力的作用點在物體的重心，方向豎直向下．
（2）安培定則內容為：用右手握住螺線管，四指指向電流方向，大拇指所指的方向為螺線管N極方向；故由電流的方向結合右手螺旋定則可判出通電螺線管的磁極．
解答：解：（1）重力的作用點在球心處，重力的方向是豎直向下，畫好線后，在線末畫上箭頭，再在箭頭旁標上重力的符號，如圖所示：

（2）右手握住螺線管，四指指向電流方向，則大拇指所指的方向即通電螺線管的左端為磁場的N極，另一端為S極．如圖所示：

點評：（1）畫力的示意圖，即粗略表示出力的三要素的過程，作圖步驟的口訣：一標點，二畫線，再在線末畫尖尖（箭頭），力名大小標旁邊．
（2）對于一個通電螺線管，只要知道電流的方向、線圈的繞法、螺旋管的N、S極這三個因素中的任意兩個，我們就可以據安培定則判斷出另一個．
