Question

【題目】小華同學在測定“額定電壓為2.5 V的小燈泡電功率”的實驗中，電源電壓保持不變。

(1)請你用筆畫線代替導線，幫小華將圖甲中的實物電路連接完整(導線不得交叉)。

（_______________________）

(2)小華在閉合開關時，發現電流表指針偏轉情況如圖乙所示，造成這種現象的原因是________________。

(3)故障排除后，閉合開關，變阻器滑片P移至某處時，電壓表示數如圖丙，若想測量小燈泡的額定功率，小華應將滑動變阻器滑片P向________端移動(選填“左”或“右”)，直到電壓表的示數為________V，小燈泡正常發光，此時電流表示數如圖丁所示，則小燈泡的額定功率為________W。

(4)圖戊是小華根據實驗數據繪制的小燈泡的電流與電壓關系圖象。由圖象可知，小燈泡的阻值隨電壓的增大而________(選填“增大”、“減小”或“不變”)

Answer 1

【答案】圖略 電流表的正負接線柱接反了 右 2.5 0.75 增大

【解析】

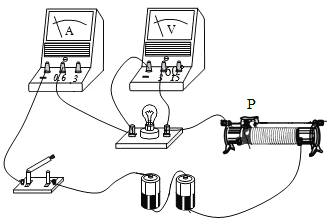

(1)[1]由于燈泡的額定電壓為2.5V，所以，電壓表量程選擇0-3V，故電路如下圖所示

(2)[2]由圖乙所示電流表知道，測量電流過程中，電流表指針反向偏轉了，這是由于電流表正負接線柱接反了造成的；

(3)[3][4]由于電壓表的量程為0-3V，分度值為0.1V，此時圖丙電壓表的示數為0.5V，小于燈的額定電壓，所以應使電路中的電流增大，即滑動變阻器的阻值應變小，滑片應向右端移動，直到電壓表示數等于額定電壓2.5V；

[5]由圖丁增大，電流表量程為0-0.6A，分度值為0.02A，此時電流表示數是0.3A，所以，小燈泡的額定功率是：

P=UI=2.5V×0.3A=0.75W；

(4)[6]通過圖象，取特殊點法知道，當U=0.5V時，I=0.1A；當U=2.5V時，I=0.3A，由歐姆定律知道，小燈泡的阻值隨電壓的增大而增大。
