Question

（1）在圖1中，標出導線中的電流方向；
（2）在圖2中，物體沿粗糙斜面下滑，畫出物體所受的摩擦力示意圖．

Answer 1

分析：（1）用右手握著螺線管，四指指向電流的方向，此時大拇指所指的就是該螺線管的N極，故根據螺線管的NS極和線圈的繞向，利用上述的安培定則即可確定螺線管中電流的方向．
（2）首先要明確物體的運動方向上怎么樣，再根據摩擦力是發(fā)生在物體接觸面的阻礙物體相對運動的力，來確定摩擦力的方向，最后用作圖法畫出這個力．

解答：解：（1）根據螺線管的NS極，利用線圈的繞向，根據安培定則可以確定螺線管中的電流方向是從螺線管的右端流入，左端流出．

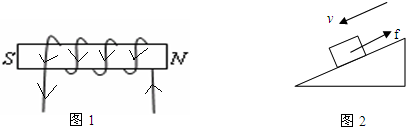

故答案如下圖1所示
（2）因為物體的相對運動方向沿斜面向下，故其摩擦力的方向與之相反，為沿斜面向上，力的作用點可畫在物體的重心，如圖2所示．

點評：該題考查了安培定則和力的示意圖的做法，故能準確的判斷出摩擦力的方向，并能據安培定則判斷出電流的流向是解決該題的關鍵．
