【題目】小紅同學在做“平面鏡成像”的實驗時，將一塊玻璃板豎直架在水平臺上，再取兩段完全相同的蠟燭 A 和 B，點燃玻璃板前的蠟燭 A，進行觀察， 如圖甲所示，在此實驗中：

(1)實驗中準備兩段完全相同的蠟燭是為了比較像與物的_____的關系；

(2)實驗過程中若 A 向玻璃板靠近，應將 B 向_____（選填“遠離”或“靠近 ”）玻璃板的方向移動，才能使 B 重新和 A 的像重合。移去后面的蠟燭 B， 并在其所在位置上放一光屏，則光屏上_____接收到蠟燭燭焰的像（填“能”或“不能”）；

(3)如圖乙所示，檢查視力時，視力表放在被測者頭部的后上方，被測者識別對面墻上平面鏡里的像。畫出被測者眼睛通過平面鏡看到自己右腳上 P 點的光路圖。

（_______）

Answer 1

【答案】大小 靠近 不能

【解析】

(1)[1]實驗時采用兩個完全相同的蠟燭，當玻璃板后面的蠟燭和玻璃板前面的蠟燭的像完全重合時，可以確定像的位置，同時也可以比較物像大小關系。

(2)[2]由于物像關于鏡面對稱，所以A向玻璃板靠近，A的像也向玻璃板靠近，故應將B向靠近玻璃板方向移動，才能與A的像重合。

[3]由于平面鏡所成的像是虛像，所以蠟燭燭焰的像不能呈現在光屏上。

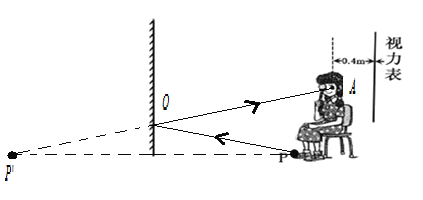

(3)[4]根據物像連線與鏡面垂直，由P向平面鏡作垂線并延長，根據物像到平面鏡距離相等，找到P點的像P'點，連接眼睛A和像點P'，交平面鏡于O點，連接PO即入射光線，OA為反射光線，答案如圖所示：

。
