Question

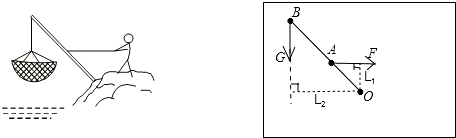

如圖是漁民在小河捕魚的一種方式，請畫出此漁民扳漁網的杠桿示意圖，畫出支點、動力及動力臂、阻力及阻力臂

Answer 1

分析：支點是杠桿繞著轉動的固定點．
動力和阻力都是外界作用在杠桿上的力，都是杠桿受到的力．
力臂是支點到力的作用線的垂直距離．畫力臂的方法：首先確定支點；然后找到動力和阻力，并用虛線延長動力和阻力的作用線；然后由支點向力的作用線引垂線，支點到垂足的距離就是力臂．

解答：解：由生活經驗和圖片可知，O是支點，動力F作用FA點，阻力G作用在B點．
從支點向動力的作用線作垂線，作出動力臂為L(zhǎng)₁；從支點向阻力的作用線作垂線，作出阻力臂為L(zhǎng)₂；如圖所示：

點評：掌握杠桿的五個要素：支點、動力、阻力、動力臂、阻力臂．
根據動力和阻力畫出動力臂和阻力臂；注意力臂是一條線段，而非直線．
