【題目】如圖所示，小明在測量電阻約為10Ω的定值電阻Rx的實驗中：

（1）請用筆畫線代替導線在甲圖中完成實物電路連接．

（2）小明把最后一根導線連接完畢，發現兩電表立即有較大示數．則在實驗操作中有兩處錯誤，一處是變阻器的滑片沒放在最大阻值處，另一處是 ．

（3）改正錯誤后，小明改變Rx兩端的電壓和電流，兩次測得的電阻值分別為10．1Ω和10．2Ω，第三次測量時，電壓表的示數如圖乙所示，電流表的示數為0．26A．根據以上三次數據，最后得出Rx＝ Ω．

（4）實驗時，某小組同學發現電流表和滑動變阻器均損壞，于是向老師要了一個阻值適當的定值電阻R0和一個單刀雙擲開關（符號為： ），借助原剩余的實驗器材，也順利完成了實驗．假如由你來做該實驗，要求電路只連接一次，請在虛線框內畫出實驗電路圖．

Answer 1

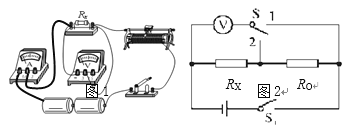

【答案】（1）見圖1 （2）開關未斷開 （3）10．1（4）見圖2

【解析】

試題分析：（1）伏安法測電阻實驗中，電流表和定值電阻串聯，電壓表和定值電阻并聯，故電路圖的連線如圖所示：

（2）小明把最后一根導線連接完畢，兩電表立即有較大示數，故障原因除了變阻器的滑片沒放在最大阻值處外，還有連接電路時開關未斷開；（3）圖乙中電壓表示數為U=2．6V，則第三次測量的結果為R=U/I=10Ω，所以最后得出；（4）根據實物圖畫出電路圖：
