Question

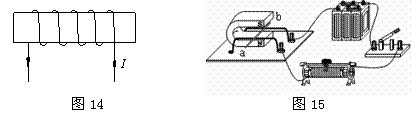

（1）通電螺線管中的電流方向如圖1所示，由此可以判斷出通電螺線管的右端是

S

極．（選填“N”或“S”）
（2）在圖2所示的實驗裝置中，閉合開關后，原來處于靜止狀態的鋁桿ab會在水平放置的銅制軌道上運動起來．這一現象說明：

通電導體在磁場中要受到力的作用

．

Answer 1

分析：（1）利用圖示的線圈繞向和電流方向，根據安培定則即可確定螺線管的右端的極性．
（2）力可以改變物體的運動狀態，當ab由靜止開始運動時，表明導線ab受到了力的作用．這也是電動機的原理圖．

解答：解：（1）電流從螺線管的右端流入，左端流出，根據螺線管的線圈繞向，再利用安培定則即可確定螺線管的左端為N極，右端為S極．
（2）當閉合開關，金屬棒ab中會有電流通過，故此時發現ab棒在水平銅制軌道上運動，即其運動狀態發生了改變，即一定受到了力的作用，故說明通電導線在磁場中受力的作用．
故答案為：（1）S，（2）通電導體在磁場中要受到力的作用．

點評：此題考查了安培定則的應用和通電導體在磁場中受到力的作用，對于通電導體在磁場中受到力的作用，可以根據力能改變物體的運動狀態來進行解答．
