精英家教網 > 初中物理 > 題目詳情

【題目】現用“伏安法”測量一個未知電阻Rx的阻值Rx約為20Ω。在實驗室中,配有的實驗器材如下:

A電源E電壓U=3V恒定

B電流表A1量程0~50mA

C電流表A2量程0~3A

D電壓表V1量程0~3V

E電壓表V2量程0~15V

F滑動變阻器R0~80Ω

G定值電阻R0=40Ω;

H開關一個,導線若干。則:

為了測量多組數據使結果盡量準確,在滑動變阻器的整個滑動過程中,要使兩電表的測量值范圍盡可能大一些,并且兩電表的讀數均大于其量程的。則:

1根據實驗要求,電壓表選用 ,電流表選用 選填器材前的字母代號

2請在虛線方框內畫出實驗電路圖其中,部分電路已畫出,并標出所選器材的字母

3根據所畫的電路圖,用筆畫線代替導線,將實物圖連接起來。

4若在某次實驗中,電壓表的示數為U,電流表的示數為I,那么,待測電阻阻值的表達式為Rx=

【答案】1A1 ,V1 2如圖所示;3U/I-R0

【解析】

試題分析:1由題意可知,電源電壓為3V,故電壓表只能采用0~3V,不能選用最大量程為15V的電壓表,電壓表選用V1;而由于待測電阻為20Ω,則電路中電流最大為150mA; 故不能選用最大量程為3A的電流表,故電流表只能選用A1

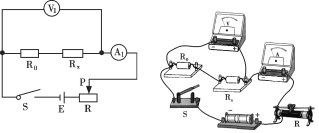

2)(3根據題目要求知道,由于電流表量程只有0~50mA,若只接待測電阻,電路中電流過大損壞電流表,故可將定值電阻接入與待測電阻串聯;由于RV/Rx=3000Ω/50Ω=60; RX/RA=50/12=41,故電壓表分流較小,故應采用電流表外接法;故電路和實物連接如圖所示:

4由歐姆定律可知R+Rx =U/I,解得Rx =U/I-R0
